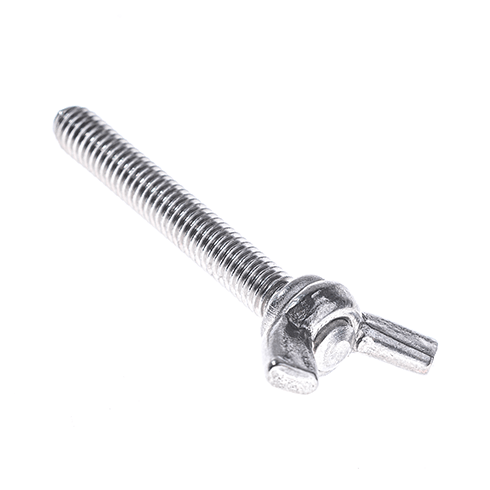

DIN 316 AF – Śruby skrzydełkowe – Forma amerykańska
DIN 316 AF to śruby skrzydełkowe w formie amerykańskiej, umożliwiające szybki i beznarzędziowy montaż oraz demontaż połączeń. Wykonane ze stali nierdzewnej A2 lub kwasoodpornej A4, śruby DIN 316 AF zapewniają wygodę użytkowania oraz odporność na korozję w różnych warunkach eksploatacji.
Schemat
Wymiary
| e | 17,6 | 18 | 24 | 30 | 36 | 48 | 62 |
| h | 8,6 | 8,5 | 11 | 15 | 18 | 23 | 31 |
| m | 2,4 | 3,2 | 4 | 5 | 6,5 | 8 | 10 |
| g | 1,2 | 1,6 | 2,1 | 2,5 | 2,8 | 3,3 | 4,5 |
| Długość / Ø | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
| 10 |  | | | | | ||
| 12 | | | | | | ||
| 16 | | | | | | | |
| 20 | | | | | | | |
| 25 | | | | | | | |
| 30 | | | | | | | |
| 35 | | | | | | ||
| 40 | | | | | | ||
| 45 | | | | | |||
| 50 | | | | | |||
| 55 | | | |||||
| 60 | | | |||||
| JS | 100 | 100 | 50 | 50 | 50 | 25 | 25 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie |
