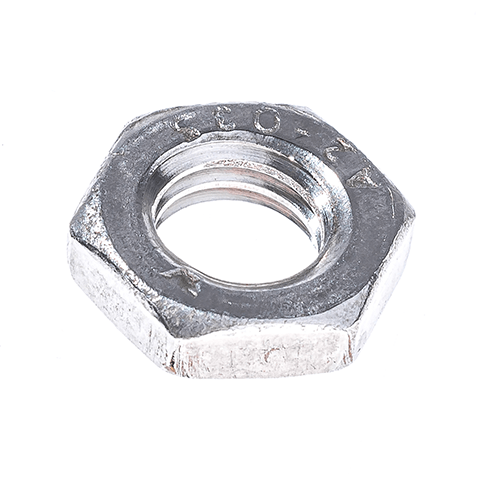

DIN 439 – Nakrętki sześciokątne, niskie – Forma B z fazą
DIN 439 to nakrętki sześciokątne niskie, forma B z fazą, dostępne w wersji ze stali nierdzewnej A2 oraz kwasoodpornej A4. Dzięki swojej konstrukcji doskonale nadają się do połączeń wymagających ograniczonej przestrzeni montażowej, zapewniając jednocześnie niezawodne mocowanie oraz wysoką odporność na korozję. Stosowane są szeroko w przemyśle maszynowym, konstrukcjach stalowych i instalacjach sanitarnych.

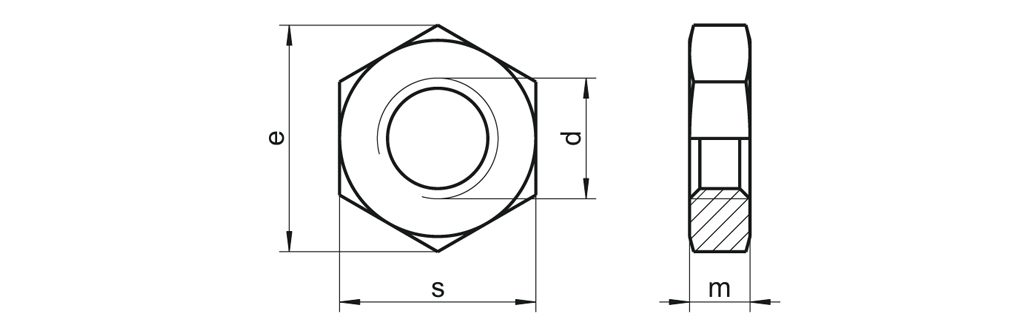

Schemat
Wymiary
| d | m min. | s | e | b | Materiał | JS |
| M1,6 | 0,75 | 3,2 | 3,48 | 3,2 |  | 1000 |
| M2 | 0,95 | 4 | 4,32 | 4 | | 1000 |
| M2,3 | 0,95 | 4,5 | 5,2 | 4,5 | | 1000 |
| M2,5 | 1,35 | 5 | 5,45 | 5 | | 1000 |
| M2,6 | 1,35 | 5 | 5,8 | 5 | | 1000 |
| M3 | 1,55 | 5,5 | 6,01 | 5,5 | | 1000 |
| M4 | 1,95 | 7 | 7,66 | 7 | | 1000 |
| M5 | 2,45 | 8 | 8,79 | 8 | | 1000 |
| M6 | 2,9 | 10 | 11,05 | 10 | | 1000 |
| M8 | 3,7 | 13 | 14,38 | 13 | | 200 |
| M10 | 4,7 | 17 | 18,9 | 17 | | 200 |
| M12 | 5,7 | 19 | 21,1 | 19 | | 200 |
| M14 | 6,42 | 22 | 24,49 | 22 | | 100 |
| M16 | 7,42 | 24 | 26,75 | 24 | | 100 |
| M18 | 8,42 | 27 | 29,56 | 27 | | 50 |
| M20 | 9,1 | 30 | 32,95 | 30 | | 50 |
| M22 | 9,9 | 32 | 35,03 | 32 | | 25 |
| M24 | 10,9 | 36 | 39,55 | 36 | | 25 |
| M27 | 12,4 | 41 | 45,2 | 41 | | 25 |
| M30 | 13,9 | 46 | 50,85 | 46 | | 25 |
| M33 | 15,4 | 50 | 55,37 | 50 | | 10 |
| M36 | 16,9 | 55 | 60,79 | 55 | | 10 |
| M39 | 18,2 | 60 | 66,44 | 60 | | 10 |
| M42 | 19,7 | 65 | 71,3 | 65 | | 10 |
| M45 | 21,2 | 70 | 76,95 | 70 | | 10 |
| M48 | 22,7 | 75 | 82,6 | 75 | | 10 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie |
