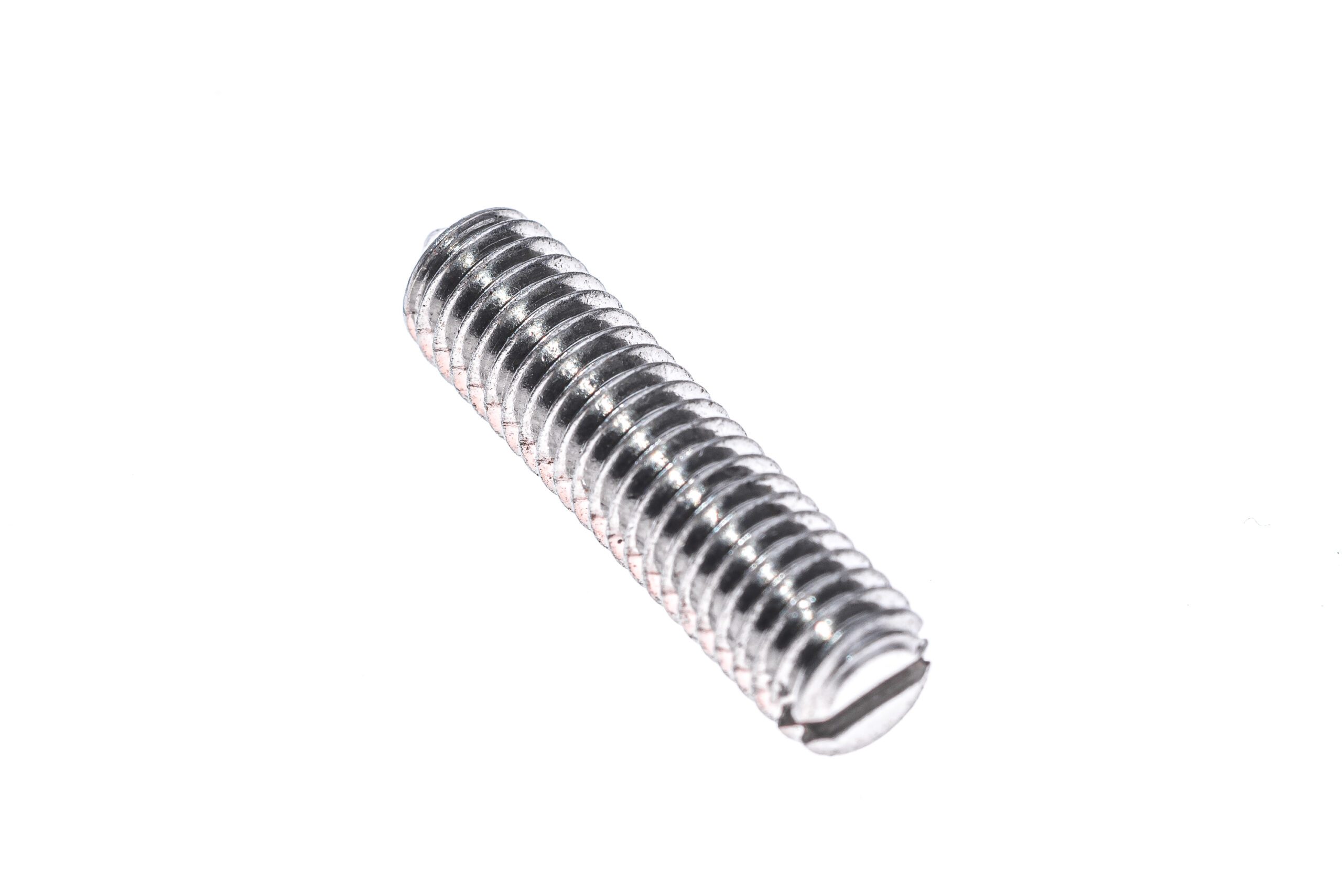

DIN 553 – Wkręty dociskowe bez łba – Z końcem stożkowym i pełnym gwintem
DIN 553 to wkręty dociskowe bez łba z końcem stożkowym i pełnym gwintem, stosowane do unieruchamiania elementów na wałkach i w gniazdach. Wykonane ze stali nierdzewnej A2 lub kwasoodpornej A4, wkręty DIN 553 zapewniają mocne i pewne osadzenie oraz odporność na korozję w trudnych warunkach pracy.

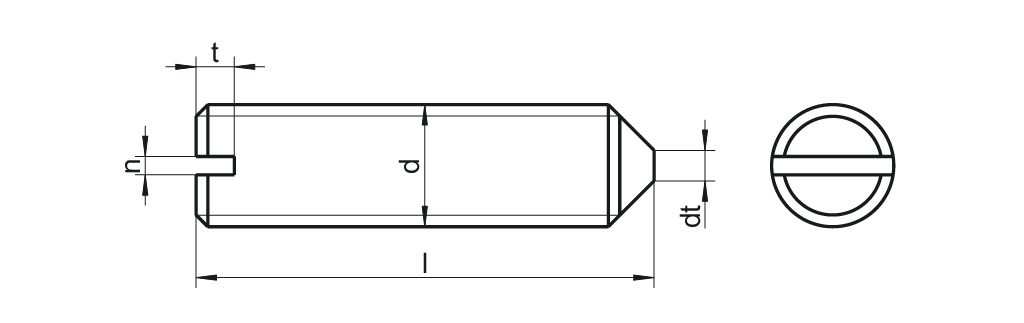

Schemat
Wymiary
| n | 0,4 | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
| dt max. | 0,25 | 0,3 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 |
| t min. | 0,72 | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
| t max. | 0,95 | 1,05 | 1,42 | 1,63 | 2 | 2,5 | 3 | 3,6 |
| dt max. | 0,4×2,0 | 04,x2,0 | 0,6×3,5 | 0,8×4,0 | 1,0×5,5 | 1,2×7,0 | 1,6×9,0 | 2,0×12,0 |
| Długość / Ø | m2,5 | m3 | m4 | m5 | m6 | m8 | m10 | m12 |
| 4 |  | | ||||||
| 5 | | | | | ||||
| 6 | | | | | | |||
| 8 | | | | | | | ||
| 10 | | | | | | | | |
| 12 | | | | | | | | |
| 16 | | | | | | | | |
| 20 | | | | | | | | |
| 25 | | | | | | | ||
| 30 | | | | | | | ||
| 40 | | | | | | | ||
| 50 | | | | | | | ||
| JS | 500 | 200 | 200 | 200 | 200 | 100 | 50 | 50 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie |
