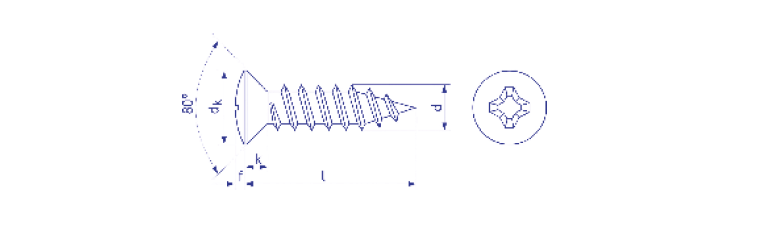

Schemat
Wymiary
| d | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| dk | 4,3 | 5,5 | 6,8 | 7,5 | 8,1 | 9,5 | 10,8 | 12,4 |
| k≈ | 1,3 | 1,7 | 2,1 | 2,3 | 2,5 | 3 | 3,4 | 3,8 |
| f≈ | 0,7 | 0,9 | 1,2 | 1,3 | 1,4 | 1,5 | 1,7 | 2 |
| tmin | 1,17 | 1,81 | 1,89 | 2,04 | 2,24 | 2,7 | 3,02 | 3,46 |
| tmax | 1,57 | 2,21 | 2,39 | 2,54 | 2,74 | 3,2 | 3,53 | 3,96 |
| H Nr | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| l | ||||||||
| 6,5 | 2,2×6,5 | 2,9×6,5 | ||||||
| 9,5 | 2,2×9,5 | 2,9×9,5 | 3,5×9,5 | 3,9×9,5 | 4,2×9,5 | |||
| 13 | 2,2×13 | 2,9×13 | 3,5×13 | 3,9×13 | 4,2×13 | 4,8×13 | ||
| 16 | 2,9×16 | 3,5×16 | 3,9×16 | 4,2×16 | 4,8×16 | 5,5×16 | 6,3×16 | |
| 19 | 2,9×19 | 3,5×19 | 3,9×19 | 4,2×19 | 4,8×19 | 5,5×19 | 6,3×19 | |
| 22 | 3,9×22 | 3,5×22 | 3,9×22 | 4,2×22 | 4,8×22 | 5,5×22 | 6,3×22 | |
| 25 | 2,9×25 | 3,5×25 | 3,9×25 | 4,2×25 | 4,8×25 | 5,5×25 | 6,3×25 | |
| 32 | 3,5×32 | 3,9×32 | 4,2×32 | 4,8×32 | 5,5×32 | 6,3×32 | ||
| 38 | 3,5×38 | 3,9×38 | 4,2×38 | 4,8×38 | 5,5×38 | 6,3×38 | ||
| 45 | 3,5×45 | 3,9×45 | 4,2×45 | 4,8×45 | 5,5×45 | 6,3×45 | ||
| 50 | 3,5×50 | 4,2×50 | 4,8×50 | 5,5×50 | 6,3×50 | |||
| 60 | 4,2×60 | 4,8×60 | ||||||
| 70 | 4,2×70 | 4,8×70 | ||||||
| 80 | 4,8×80 | |||||||
| 90 | 4,8×90 |
