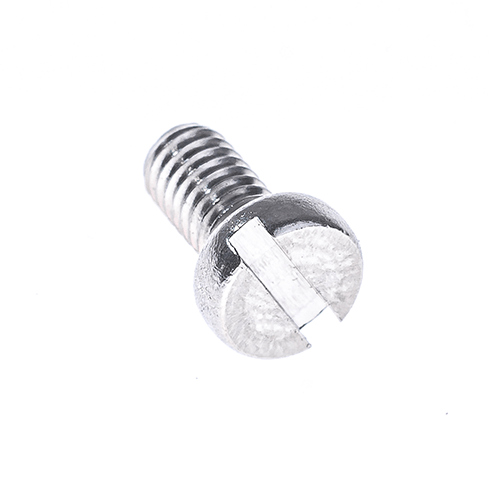

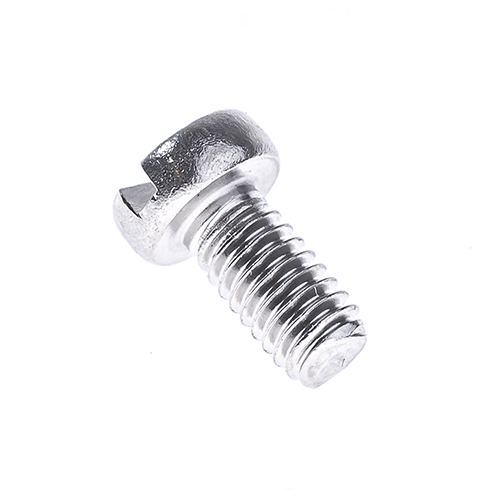

DIN 84 – śruba z łbem walcowym
DIN 84 to śruba z łbem walcowym i nacięciem prostym, przeznaczona do precyzyjnych połączeń w urządzeniach, obudowach i konstrukcjach lekkich. Śruby DIN 84 wykonane ze stali nierdzewnej A2 lub kwasoodpornej A4 oferują odporność na korozję i estetyczne wykończenie mocowania.

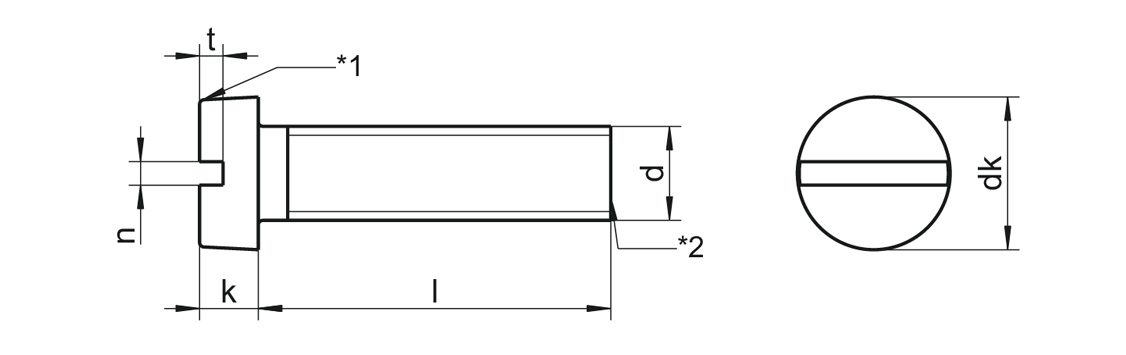

Schemat
Wymiary
| dk | 3,0 | 3,8 | 4,5 | 5,5 | 6,0 | 7,0 | 8,5 | 10,0 | 13,0 | 16,0 |
| k | 1,0 | 1,3 | 1,6 | 2,0 | 2,4 | 2,6 | 3,3 | 3,9 | 5,0 | 6,0 |
| n | 0,40 | 0,50 | 0,60 | 0,80 | 1,00 | 1,20 | 1,20 | 1,60 | 2,00 | 2,50 |
| t | 0,45 | 0,60 | 0,70 | 0,85 | 1,00 | 1,10 | 1,30 | 1,60 | 2,00 | 2,40 |
 | 0,4X2,0 | 0,5X3,0 | 0,6X3,5 | 0,8X4,0 | 1,0X5,5 | 1,2X7,0 | 1,2X7,0 | 1,6X9,0 | 2,0X12,0 | 2,5×14,0 |
| długość | M1,3 | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 |
| 3 |  | | | | ||||||
| 4 | | | | | | | ||||
| 5 | | | | | | | ||||
| 6 | | | | | | | | | ||
| 8 | | | | | | | | | ||
| 10 | | | | | | | | | | |
| 12 | | | | | | | | | | |
| 14 | | | | | | | | | | |
| 16 | | | | | | | | | | |
| 18 | | | | | | | | | | |
| 20 | | | | | | | | | | |
| 22 | | | | | | | | | | |
| 25 | | | | | | | | | | |
| 28 | | | | | | | | | | |
| 30 | | | | | | | | | | |
| 35 | | | | | | | | |||
| 40 | | | | | | | | |||
| 45 | | | | | | | | |||
| 50 | | | | | | | | |||
| 55 | | | | | | | | |||
| 60 | | | | | | | | |||
| 65 | | | | | | |||||
| 70 | | | | | | |||||
| 75 | | | | | | |||||
| 80 | | | | | | |||||
| 85 | | | | | | |||||
| 90 | | | | | | |||||
| 100 | | | | | | |||||
| JS | 1000 | 1000 | 1000 | 1000 ≥ 25 200 | 1000 ≥ 25 500 | 1000 ≥ 25 500 | 500 ≥ 25 200 | 500 ≥ 25 200 | 100 | 100 ≥ 60 50 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie
* Wkręty z łbem walcowym z kombinowanym gniazdem krzyżowym oraz także mikro – śruby na zapytanie
