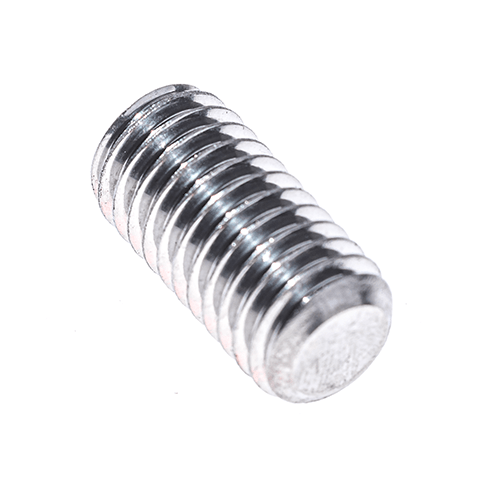

DIN 913 – Wkręty dociskowe bez łba – Z gniazdem sześciokątnym i końcem płaskim
DIN 913 to wkręty dociskowe bez łba, wyposażone w gniazdo sześciokątne i płaski koniec, przeznaczone do trwałego mocowania elementów bez ingerencji w ich powierzchnię. Wkręty DIN 913 ze stali nierdzewnej A2 lub kwasoodpornej A4 zapewniają solidne połączenie oraz wysoką odporność na korozję w warunkach przemysłowych.
Schemat
Wymiary
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie |;
| dp | 0,75 | 1,25 | 1,75 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 | 11,57 | 14,57 |
| t min. | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 6,4 | 8 |
| t max. | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 10 | 12 |
| s | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| e | 1,003 | 1,427 | 1,73 | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 |
| c | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| Długość / Ø | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
| 2 |  | ||||||||||
| 3 | | | | | |||||||
| 4 | | | | | | | |||||
| 5 | | | | | | | |||||
| 6 | | | | | | | | ||||
| 8 | | | | | | | | | |||
| 10 | | | | | | | | | |||
| 12 | | | | | | | | | | ||
| 14 | | | | | | | | | | ||
| 16 | | | | | | | | | | | |
| 20 | | | | | | | | | | ||
| 25 | | | | | | | | | | ||
| 30 | | | | | | | | | | ||
| 35 | | | | | | | | | |||
| 40 | | | | | | | | | |||
| 45 | | | | | | | | ||||
| 50 | | | | | | | | ||||
| 55 | | | | | | | |||||
| 60 | | | | | | | |||||
| 70 | | | | | | | |||||
| 80 | | | | | | ||||||
| 90 | | | | | |||||||
| 100 | | | | | |||||||
| JS | 500 | 500 | 500 ≥ 30 200 | 500 ≥ 12 200 | 500 ≥ 12 200 | 200 | 200 ≥ 35 100 | 100 | 50 | 25 | 25 |
