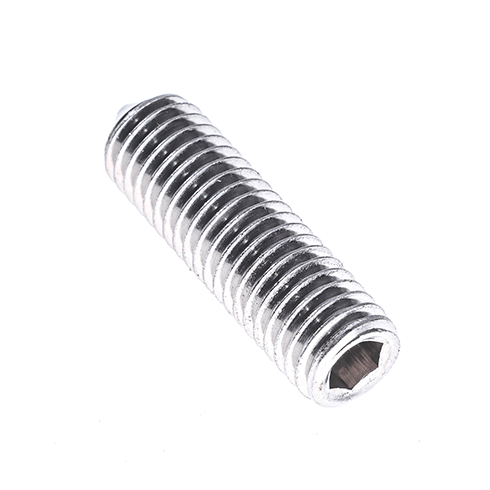

DIN 914 – Wkręty dociskowe bez łba – Z gniazdem sześciokątnym i końcem stożkowym
DIN 914 to wkręty dociskowe bez łba z gniazdem sześciokątnym i stożkowym końcem, przeznaczone do mocowania z trwałym zagłębieniem w powierzchni kontaktowej. Wykonane ze stali nierdzewnej A2 lub kwasoodpornej A4, wkręty DIN 914 zapewniają skuteczne zabezpieczenie elementów i wysoką odporność na korozję.
Schemat
Wymiary
| dt | – | – | – | – | – | 0,9 | 1,4 | 1,9 | 2,4 | 3,25 | 4,25 |
| t | 0,8/1,7 | 1,2/2,0 | 1,2/2,0 | 1,5/2,5 | 2,0/3,0 | 2,0/3,5 | 3,0/5,0 | 4,0/6,0 | 4,8/8,0 | 6,4/10,0 | 8,0/12,0 |
| s | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| e | 1,003 | 1,427 | 1,73 | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 |
| c | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| Długość / Ø | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
| 2 |  | ||||||||||
| 3 | | | | | |||||||
| 4 | | | | | |||||||
| 5 | | | | | | | |||||
| 6 | | | | | | | | ||||
| 8 | | | | | | | | ||||
| 10 | | | | | | | | | |||
| 12 | | | | | | | | | | ||
| 14 | | | | | | | | | | ||
| 16 | | | | | | | | | | | |
| 20 | | | | | | | | | | ||
| 25 | | | | | | | | | | ||
| 30 | | | | | | | | | | ||
| 35 | | | | | | | | | |||
| 40 | | | | | | | | | |||
| 45 | | | | | | | | ||||
| 50 | | | | | | | | ||||
| 55 | | | | | | | |||||
| 60 | | | | | | | |||||
| 70 | | | | | |||||||
| 80 | | | | | |||||||
| 90 | | | | ||||||||
| 100 | | | |||||||||
| JS | 500 | 500 | 500 | 500 ≥ 12 200 | 500 ≥ 12 200 | 200 | 100 | 100 | 50 | 25 | 25 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie
