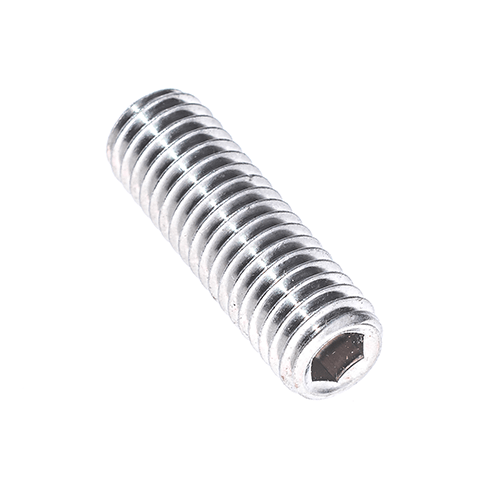

DIN 916 – Wkręty dociskowe bez łba – Z gniazdem sześciokątnym i końcem wgłębionym
DIN 916 to wkręty dociskowe bez łba, wyposażone w gniazdo sześciokątne i wgłębiony koniec, co umożliwia pewne zakotwiczenie w elemencie mocowanym. Wykonane ze stali nierdzewnej A2 lub kwasoodpornej A4, wkręty DIN 916 oferują niezawodne dociskanie oraz odporność na korozję w środowiskach narażonych na wilgoć i działanie chemikaliów.
Schemat
Wymiary
| dv | 0,75 | 0,95 | 1,15 | 1,75 | 2,25 | 2,75 | 4,7 | 5,7 | 7,64 | 9,64 | 13,57 |
| t min. | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 6,4 | 8 |
| t max. | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 10 | 12 |
| s | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| e | 1 | 1,4 | 1,7 | 2,3 | 2,9 | 3,4 | 4,6 | 5,7 | 6,9 | 9,2 | 11,4 |
| c | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| Długość / Ø | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
| 3 |  | | | | |||||||
| 4 | | | | | | ||||||
| 5 | | | | | | | |||||
| 6 | | | | | | | | ||||
| 8 | | | | | | | | ||||
| 10 | | | | | | | | | | ||
| 12 | | | | | | | | | | ||
| 16 | | | | | | | | | | | |
| 20 | | | | | | | | | | ||
| 25 | | | | | | | | | | ||
| 30 | | | | | | | | | | ||
| 35 | | | | | | | | | |||
| 40 | | | | | | | | | |||
| 45 | | | | | | | |||||
| 50 | | | | | | | |||||
| 55 | | | | | | | |||||
| 60 | | | | | | | |||||
| 70 | | | | | | ||||||
| 80 | | | | | | ||||||
| 90 | | | | ||||||||
| 100 | | | |||||||||
| JS | 500 | 500 | 500 | 500 ≥ 12 200 | 200 | 200 | 200 ≥ 20 100 | 100 | 50 | 25 | 25 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie
