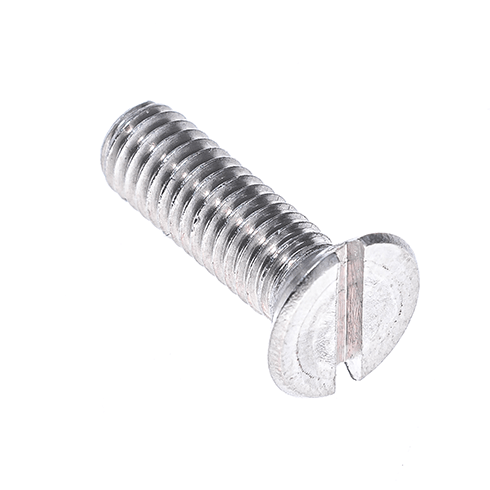

DIN 963 – Wkręty z łbem stożkowym – Z nacięciem

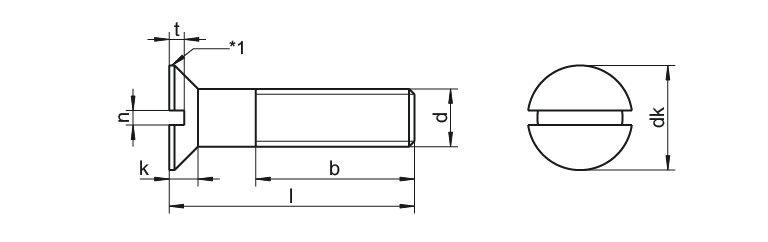

Schemat

Wymiary

dk	3	3,8	4,7	5,6	6,5	7,5	9,2	11	14,5	18	22
k max.	0,96	1,2	1,5	1,65	1,93	2,2	2,5	3	4	5	6
n	0,4	0,5	0,6	0,8	0,8	1	1,2	1,6	2	2,5	3
t min	0,32	0,4	0,5	0,6	0,7	0,8	1	1,2	1,6	2	2,4
b min.	15	16	18	19	20	22	25	28	34	40	46
d	0,4X2,0	0,5X3,0	0,6X3,5	0,8X4,0	0,8X4,0	1,0X5,5	1,2X7,0	1,6X9,0	2,0X12,0	2,5X14,0	3,0X16
Długość / Ø	M1,6	M2	M2,5	M3	M3,5	M4	M5	M6	M8	M10	M12
3
4
5
6
8
10
12
14
16
18
20
22
25
30
35
40
45
50
55
60
65
70
75
80
90
100
110
120
JS	1000	1000	1000	1000 ≥ 18 500	1000 ≥ 14 500	1000 ≥ 14 500 ≥ 70 200	500 ≥ 22 200	200 ≥ 35 100	100	100 ≥ 70 50	50

A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie |

DIN 963 także jako mikro – śruby na zapytanie. Wkręty z łbem stożkowym i gniazdem krzyżowym H i Z znajdziecie Państwo pod DIN 965, z gniazdem sześciokątnym pod DIN 7991, z gniazdem TX pod WS 9470 oraz WS 9475 i jako śruba antywłamaniowa z gniazdem TX i PIN pod WS 9482 w tym katalogu.
