Kołki bez gwintu do metali T-TPS

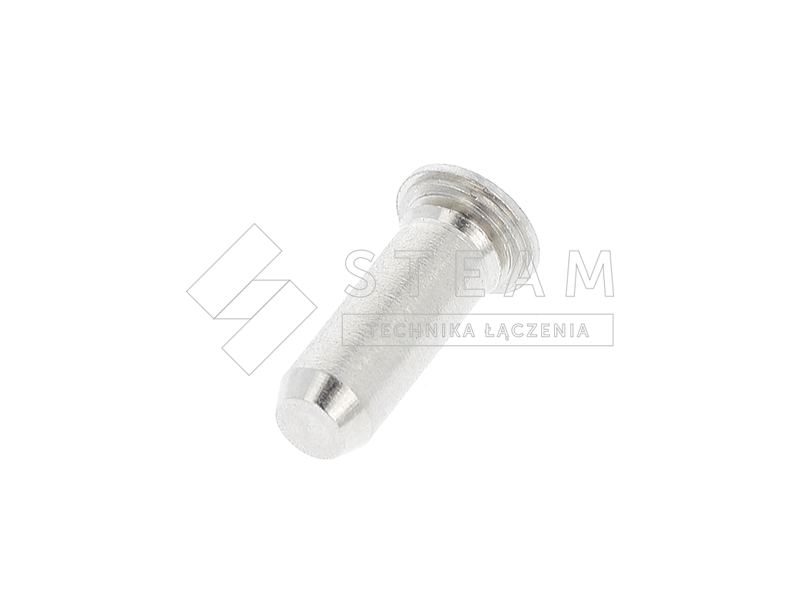

Kołki bez gwintu do metali T-TPS - obrazek 2

Kołki bez gwintu do metali T-TPS

Kategorie: ,
SKU: T-TP

Kołki bez gwintu T-TPS to wysokiej jakości elementy złączne wykonane ze stali nierdzewnej, idealne do zastosowań, gdzie wymagana jest trwałość i odporność na obciążenia. Dzięki precyzyjnej konstrukcji zapewniają pewne połączenie w cienkościennych materiałach, takich jak metal, bez potrzeby stosowania gwintów. Kołki bez gwintu są doskonałym rozwiązaniem w aplikacjach przemysłowych, gdzie istotna jest łatwość montażu oraz wytrzymałość połączenia.

Widok 360



Schemat



ttp-schemat

Dane techniczne

Srednica kołka [d] ±0.053 mm4 mm5 mm6 mm
Materiał w tescieStalStalStalStal
Siła wcisku (kN)23273540
Siła wycisniecia detalu (kN)11.61.82.2

Wymiary metryczne

Srednica kołka [d] +/- 0.05Minimalna grubosc
blachy [s]		Srednica otworu [r] +0.08D
+/- 0.4		H
max.		Minimalny odstep
od krawedzi [mm]
3 mm13.55.202.296.4
4 mm14.56.122.297.1
5 mm15.57.192.297.6
6 mm16.58.132.297.9

T-TPS: Zalecane do blachy o twardosci max. HRB 70

Oznaczenie długosci [L]

Gwint3456
Długość [L] ±0.46
8
10
12
16
20
