Widok 360
Schemat
Wymiary metryczne
| Gwint | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 |
| D ±0.4 | 3.5 | 4.1 | 4.6 | 5.3 | 5.9 | 6.5 | 8.2 | 9.6 |
| H max. | 1.95 | 1.95 | 2.1 | 2.2 | 2.4 | 2.7 | 3.0 | 3.7 |
| Minimalna grubosc blachy [s] | 1 | 1 | 1 | 1 | 1 | 1 | 1.6 | 2.4 |
| Srednica otworu [r] +0.08 – 0.00 | 2 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 8.0 |
| Minimalny odstep od krawedzi [m] | 5.2 | 5.4 | 5.6 | 6.4 | 7.2 | 7.2 | 7.9 | 9.6 |
Dane techniczne
| Gwint | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
| Grubość blachy stalowej w teście (mm) | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 |
| Siła wcisku (kN) | 13,5 | 13,5 | 14,7 | 26 | 32 | 44 | 49,9 |
| Wytrzymałość na skręcanie (Nm) | 0,45 | 0,8 | 1,4 | 2,9 | 6,4 | 10 | 17 |
| Siła wyciśnięcia detalu (N) | 740 | 740 | 820 | 1790 | 2000 | 2500 | 2800 |
| Siła przeciągnięcia (N) | – | 1800 | 2450 | 4800 | 6000 | 10600 | 13600 |

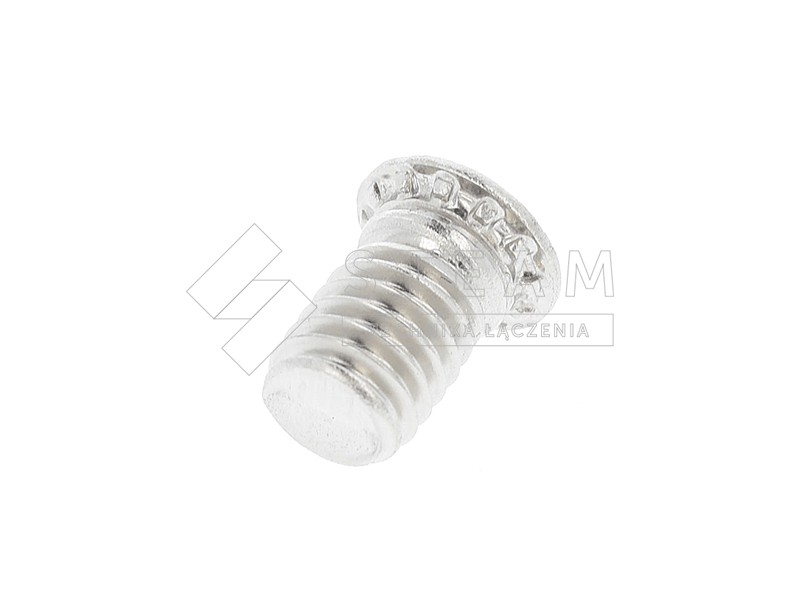

T-FHS: Zalecane do blachy stalowej oraz aluminiowej o twardości max. HRB 70
Oznaczenie długosci [L]
| Gwint | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | |
| Długość [L] ±0.4 | 5 |  | | | |||||
| 6 | | | | | | ||||
| 8 | | | | | | | | | |
| 10 | | | | | | | | | |
| 12 | | | | | | | | | |
| 15 | | | | | | | | | |
| 16 | | | | | | | | ||
| 18 | | | | | | | | ||
| 20 | | | | | | | | | |
| 22 | | | | | | ||||
| 25 | | | | | | | | ||
| 28 | | | | | |||||
| 30 | | | | | | ||||
| 35 | | | | | | ||||
| 38 | | | | | |||||
| 40 | | | | | |||||
| 45 | | | | | |||||
| 50 | | | | | |||||
