Widok 360
Schemat
Wymiary metryczne
| Gwint | M3 | M4 | M5 | M6 | ||||
| Symbol | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| A max. | 0.97 | 1.38 | 0.97 | 1.38 | 0.97 | 1.38 | 1.38 | 2.21 |
| Minimalna grubość blachy [s] | 1 | 1.4 | 1 | 1.4 | 1 | 1.4 | 1.4 | 2.29 |
| Średnica otworu [r] +0.08 -0.00 | 4.22 | 5.41 | 6.35 | 8.75 | ||||
| B max. | 4.20 | 5.38 | 6.33 | 8.73 | ||||
| C max. | 3.84 | 5.2 | 6.02 | 7.8 | ||||
| D ±0.25 | 6.35 | 7.95 | 8.75 | 11.1 | ||||
| E min. | 5.3 | 7.1 | 7.1 | 7.8 | ||||
| H ±0.25 | 9.6 | 11.2 | 11.2 | 14.3 | ||||
| L max. | 8.5 | 9.8 | 9.8 | 12.7 | ||||
| Minimalny odstęp od krawędzi [m] | 4.8 | 6.9 | 7.1 | 8.6 | ||||
Dane techniczne
| Gwint | M3 | M4 | M5 | M6 | ||||
| Symbol | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| Grubość blachy | 1 | 1.4 | 1 | 1.4 | 1 | 1.4 | 1.4 | 2.3 |
| Siła wcisku [kN] | 11.5 | 14 | 16 | 21 | 18 | 25 | 26 | 26 |
| Siła wyciśnięcia detalu [N] | 572 | 1021 | 604 | 1256 | 631 | 1419 | 1782 | 1782 |
| Wytrzymałość na skręcanie [Nm] | 1.7 | 2.15 | 3.5 | 5.1 | 4.1 | 6.9 | 11.9 | 12 |
T-B: Zalecane do blachy o twardości max. HRB 80

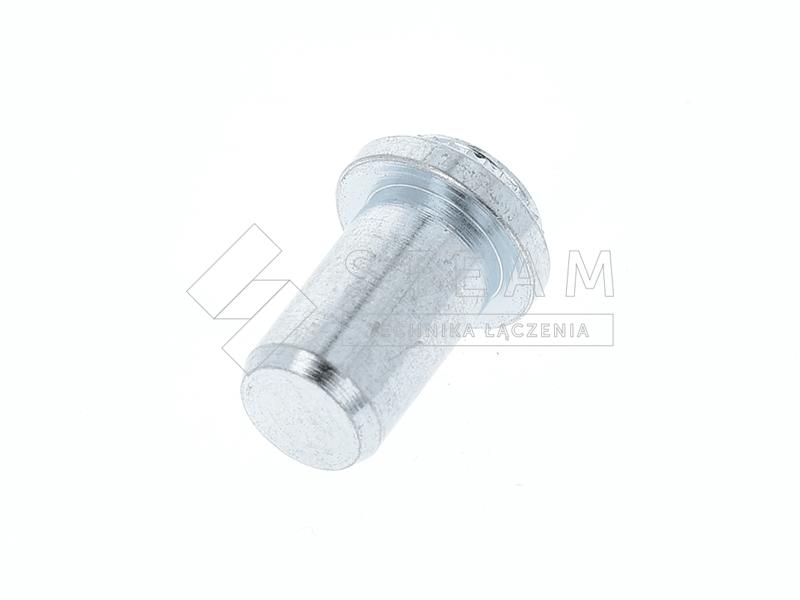

Nakrętka „szczelna” zapewnia ochronę gwintu przed zanieczyszczeniami.
