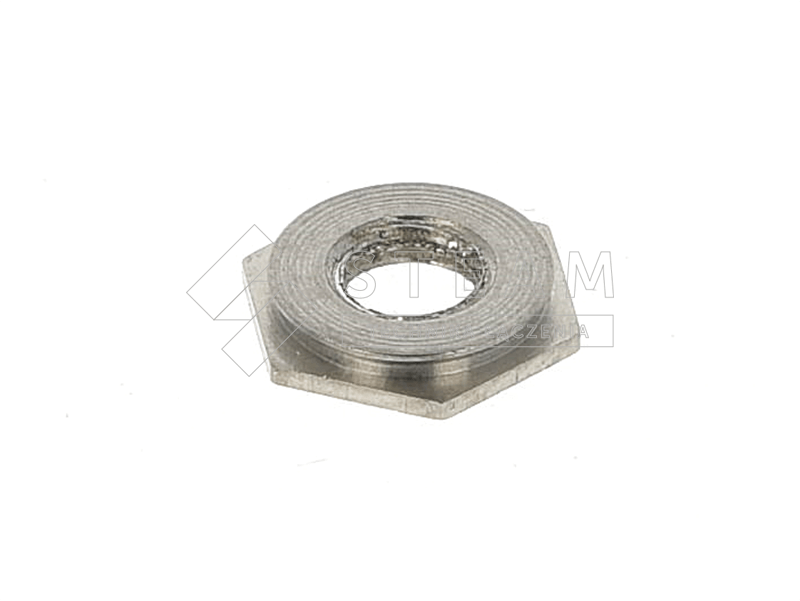

Widok 360
Schemat
Wymiary metryczne
| Gwint | M2, M2.5 | M3 | M3alt | M3.5 | M4 | M5 | M6 | ||||||||
| Symbol/Kod | -1 | -2 | -1 | -2 | -1 | -2 | -1 | -2 | -1 | -2 | -1 | -2 | -3 | -4 | -5 |
| D max. | 4.35 | 4.35 | 5.35 | 5.35 | 7.35 | 7.90 | 8.72 | ||||||||
| SW | 4.8 | 4.8 | 6.4 | 6.4 | 7.9 | 8.7 | 9.5 | ||||||||
| H max. | 1.53 | 2.3 | 1.53 | 2.3 | 1.53 | 2.3 | 1.53 | 2.3 | 1.53 | 2.3 | 1.53 | 2.3 | 3.05 | 3.84 | 4.63 |
| Grubość materiału [s] | 1.53 – 2.3 | 2.32 min. | 1.53 – 2.3 | 2.32 min. | 1.53 – 2.3 | 2.32 min. | 1.53 – 2.3 | 2.32 min. | 1.53 – 2.3 | 2.32 min. | 1.53 – 2.3 | 2.32 min. | 3.18 – 3.94 | 3.96 – 4.72 | 4.75 min. |
| Średnica otworu [r] +0.08 -0.00 | 4.37 | 4.37 | 5.4 | 5.4 | 7.37 | 7.92 | 8.74 | ||||||||
| Minimalny odstęp od krawędzi [m] | 6.0 | 6.0 | 6.5 | 6.5 | 7.2 | 8.8 | 8.8 | ||||||||
Dane techniczne
| Gwint | M2, M2.5 | M3 | M3alt | M3.5 | M4 | M5 | M6 | ||||||||
| Symbol | -1 | -2 | -1 | -2 | -1 | -2 | -1 | -2 | -1 | -2 | -1 | -2 | -3 | -4 | -5 |
| Grubość materiału w teście (stal) | 1.5 | 2.3 | 1.5 | 2.3 | 1.5 | 2.3 | 1.5 | 2.3 | 1.5 | 2.3 | 1.5 | 2.3 | 3.1 | 3.9 | 4.75 |
| Siła wcisku [kN] | 13.5 | 13.5 | 13.5 | 13.5 | 18 | 18 | 20 | ||||||||
| Siła wyciśnięcia detalu [kN] | 0.9 | 0.9 | 1.1 | 1.1 | 1.2 | 1.2 | 3.7 | ||||||||
Nakrętki przewidziane do cienkich blach aluminiowych.
Po montażu nakrętka licuje się z powierzchnia blachy obustronnie.
T-HFHS: Zalecane do blachy o twardości max. HRB 70
