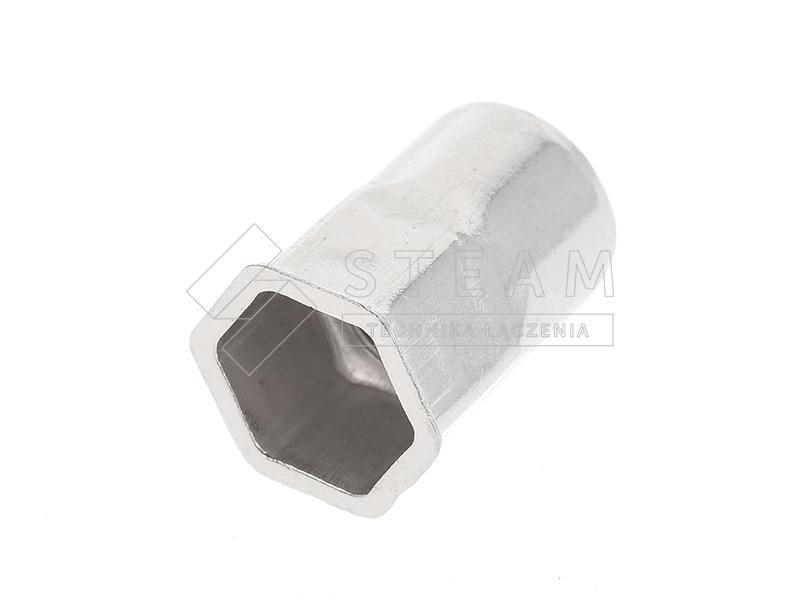

Widok 360
Schemat
Wymiary
| Gwint | e (zakres łączenia) Min Max | A | M1 +0.1 0 | M +0.07 -0.1 | M2 | S | L |
| M3 | 0.5-1.5 | 5.0 | 5.0 | 4.9 | 6.0 | 0.5 | 8.5 |
| M4 | 0.5-2.0 | 6.0 | 6.0 | 5.9 | 7.0 | 0.6 | 10.0 |
| M4 | 2.0-3.5 | 8.0 | 6.0 | 5.9 | 7.0 | 0.6 | 12.0 |
| M5 | 0.5-2.5 | 7.0 | 7.0 | 6.9 | 8.0 | 0.6 | 12.0 |
| M5 | 2.5-4.0 | 9.0 | 7.0 | 6.9 | 8.0 | 0.6 | 14.0 |
| M6 | 0.5-3.0 | 9.0 | 9.0 | 8.9 | 10.0 | 0.6 | 14.5 |
| M6 | 3.0-5.0 | 10.5 | 9.0 | 8.9 | 10.0 | 0.6 | 16.0 |
| M8 | 0.5-3.5 | 10.0 | 11.0 | 10.9 | 12.5 | 0.6 | 16.5 |
| M8 | 3.5-5.0 | 11.5 | 11.0 | 10.9 | 12.5 | 0.6 | 18.0 |
| M10 | 0.5-3.5 | 12.5 | 13.0 | 12.9 | 14.3 | 0.85 | 19.0 |
| M10 | 3.5-5.0 | 16.3 | 13.0 | 12.9 | 14.3 | 0.85 | 22.8 |
| M12 | 0.5-4.2 | 14.5 | 16.0 | 15.9 | 17.5 | 0.85 | 23.0 |
* inne zakresy łączenia pod zapytanie
