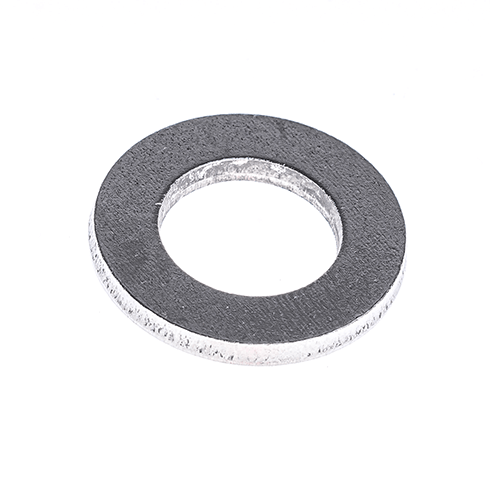

Podkładka okrągła DIN 125 A | Forma A (bez fazy)
Podkładka okrągła DIN 125 A to element montażowy, który zapewnia równomierne rozłożenie nacisku i ochronę powierzchni w połączeniach śrubowych. Wykonana ze stali nierdzewnej A2 i kwasoodpornej A4, cechuje się odpornością na korozję i wytrzymałością mechaniczną. Idealna do zastosowań w przemyśle, budownictwie i motoryzacji.
Schemat
Wymiary
| d1 | do | d2 | h | Materiał | JS |
| 1,7 | M1,6 | 4 | 0,3 |  | 1000 |
| 1,8 | M1,7 | 4,5 | 0,3 | | 1000 |
| 2,2 | M2 | 5 | 0,3 | | 1000 |
| 2,5 | M2,3 | 6 | 0,5 | | 1000 |
| 2,7 | M2,5 | 6 | 0,5 | | 1000 |
| 2,8 | M2,6 | 7 | 0,5 | | 1000 |
| 3,2 | M3 | 7 | 0,5 | | 1000 |
| 3,7 | M3,5 | 8 | 0,5 | | 1000 |
| 4,3 | M4 | 9 | 0,8 | | 1000 |
| 5,3 | M5 | 10 | 1 | | 1000 |
| 6,4 | M6 | 12 | 1,6 | | 1000 |
| 7,4 | M7 | 14 | 1,6 | | 1000 |
| 8,4 | M8 | 16 | 1,6 | | 1000 |
| 10,5 | M10 | 20 | 2 | | 500 |
| 13,0 | M12 | 24 | 2,5 | | 500 |
| 15,0 | M14 | 28 | 2,5 | | 200 |
| 17,0 | M16 | 30 | 3 | | 200 |
| 17,0 | M18 | 34 | 3 | | 200 |
| 21,0 | M20 | 37 | 3 | | 200 |
| 23,0 | M22 | 39 | 3 | | 100 |
| 25,0 | M24 | 44 | 4 | | 100 |
| 28,0 | M27 | 50 | 4 | | 50 |
| 31,0 | M30 | 56 | 4 | | 25 |
| 34,0 | M33 | 60 | 5 | | 25 |
| 37,0 | M36 | 66 | 5 | | 10 |
| 40,0 | M39 | 72 | 6 | | 10 |
| 43,0 | M42 | 78 | 7 | | 10 |
| 46,0 | M45 | 85 | 7 | | 10 |
| 50, | M48 | 92 | 8 | | 10 |
| 52,0 | M50 | 92 | 8 | | 10 |
| 54,0 | M52 | 98 | 8 | | 10 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie
