Podkładka okrągła DIN 125 B | Forma B (z fazą)
Podkładka okrągła DIN 125 B (z fazą) to niezawodny element montażowy, który chroni powierzchnie i zapewnia równomierne rozłożenie siły docisku w połączeniach śrubowych. Wykonana z odpornej na korozję stali nierdzewnej A2/A4, sprawdza się w budownictwie, motoryzacji i przemyśle maszynowym.

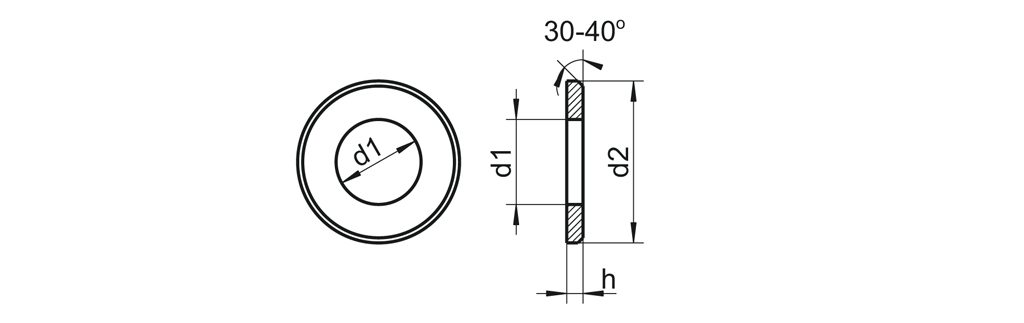

Schemat
Wymiary
| d1 | do | d2 | h | Materiał | JS |
| 3,2 | M3 | 7 | 0,5 |  | 1000 |
| 4,3 | M4 | 9 | 0,8 | | 1000 |
| 5,3 | M5 | 10 | 1 | | 200 |
| 6,4 | M6 | 12 | 1,6 | | 200 |
| 8,4 | M8 | 16 | 1,6 | | 200 |
| 10,5 | M10 | 20 | 2 | | 200 |
| 13 | M12 | 24 | 2,5 | | 200 |
| 15 | M14 | 28 | 2,5 | | 100 |
| 17 | M16 | 30 | 3 | | 100 |
| 19 | M18 | 34 | 3 | | 100 |
| 21 | M20 | 37 | 3 | | 100 |
| 23 | M22 | 39 | 3 | | 100 |
| 25 | M24 | 44 | 4 | | 50 |
| 28 | M27 | 50 | 4 | | 25 |
| 31 | M30 | 56 | 4 | | 25 |
| 34 | M33 | 60 | 5 | | 25 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie
