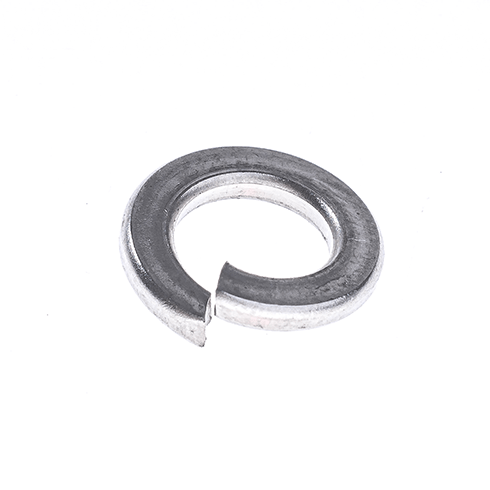

Podkładka sprężysta DIN 127 A – Forma A wygięta | STEAM
Podkładka sprężysta DIN 127 A (Forma A wygięta) to skuteczne zabezpieczenie połączeń śrubowych przed samoczynnym odkręcaniem. Dzięki specjalnej konstrukcji zwiększa tarcie między śrubą a podłożem, zapewniając trwałość i stabilność mocowania. Wykonana z nierdzewnej stali A2 oraz kwasoodpornej A4, jest odporna na korozję i idealna do zastosowań w budownictwie, motoryzacji oraz przemyśle maszynowym.

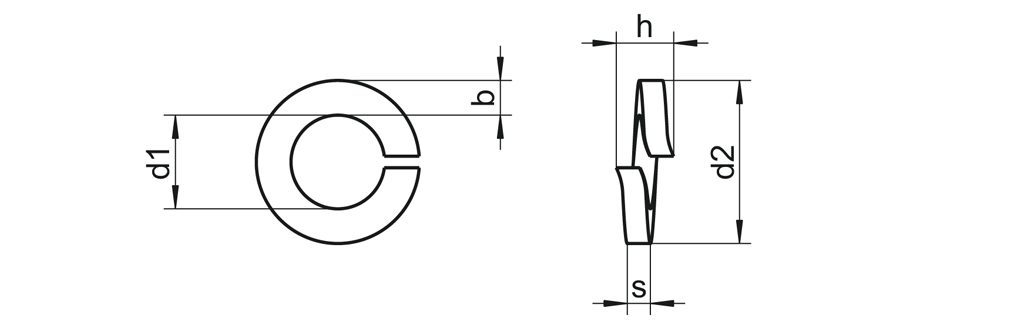

Schemat
Wymiary
| Rozmiar | do | d1 | d2 | h min. | s | b | Materiał | JS |
| 3 | M3 | 3,1 | 6,2 | 1,9 | 0,8 | 1,3 |  | 1000 |
| 3,5 | M3,5 | 3,6 | 6,7 | 1,9 | 0,8 | 1,3 | | 1000 |
| 4 | M4 | 4,1 | 7,6 | 2,1 | 0,9 | 1,5 | | 1000 |
| 5 | M5 | 5,1 | 9,2 | 2,7 | 1,2 | 1,8 | | 1000 |
| 6 | M6 | 6,1 | 11,8 | 3,6 | 1,6 | 2,5 | | 1000 |
| 7 | M7 | 7,1 | 12,8 | 3,6 | 1,6 | 2,5 | | 1000 |
| 8 | M8 | 8,1 | 14,8 | 4,6 | 2 | 3 | | 1000 |
| 10 | M10 | 10,2 | 18,1 | 5 | 2,2 | 3,5 | | 500 |
| 12 | M12 | 12,2 | 21,1 | 5,8 | 2,5 | 4 | | 500 |
| 14 | M14 | 14,2 | 24,1 | 6,8 | 3 | 4,5 | | 500 |
| 16 | M16 | 16,2 | 27,4 | 7,8 | 3,5 | 5 | | 500 |
| 20 | M20 | 20,2 | 33,6 | 8,8 | 4 | 6 | | 100 |
| 24 | M24 | 24,5 | 40 | 11 | 5 | 7 | | 100 |
| 27 | M27 | 27,5 | 43 | 11 | 5 | 7 | | 50 |
| 30 | M30 | 30,5 | 48,2 | 13,6 | 6 | 8 | | 50 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie
