Podkładka sprężysta DIN 127 B – Forma B gładka | STEAM

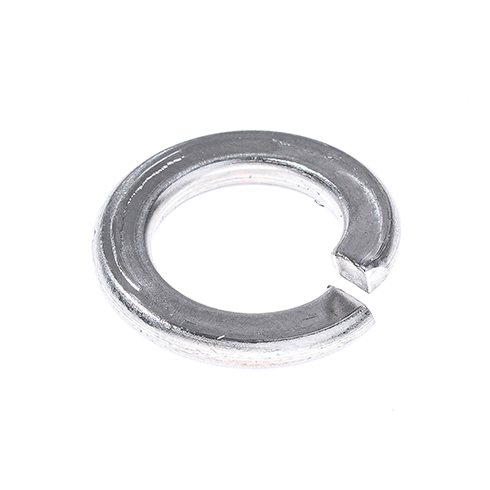

Podkładka sprężysta DIN 127 B – Forma B gładka to niezawodny element montażowy, który zapobiega luzowaniu się śrub w wyniku wibracji. Dzięki precyzyjnej konstrukcji i wykonaniu ze stali nierdzewnej A2 oraz kwasoodpornej A4, zapewnia trwałość i odporność na korozję.

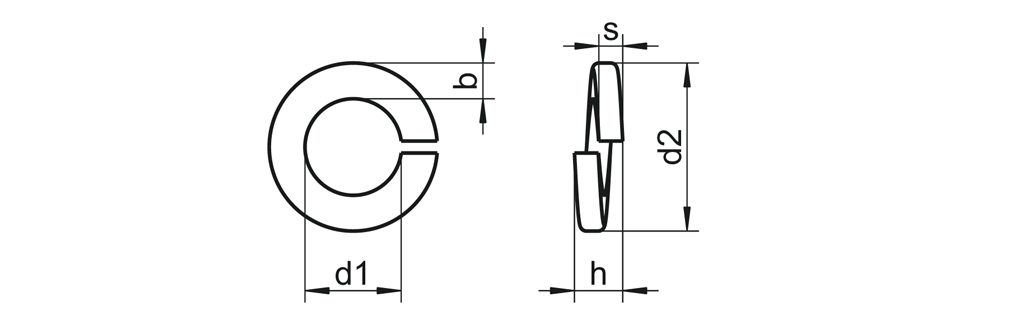

Schemat
Wymiary
| Rozmiar | do | d1 | d2 | h min. | s | b | Materiał | JS |
| 2 | M2 | 2,1 | 4,4 | 1 | 0,5 | 0,9 |  | 1000 |
| 2,3 | M2,3 | 2,3 | 4,8 | 1,2 | 0,6 | 1 | | 1000 |
| 2,5 | M2,5 | 2,6 | 5,1 | 1,2 | 0,6 | 1 | | 1000 |
| 2,6 | M2,6 | 2,7 | 5,2 | 1,2 | 0,6 | 1 | | 1000 |
| 3 | M3 | 3,1 | 6,2 | 1,6 | 0,8 | 1,3 | | 1000 |
| 3,5 | M3,5 | 3,6 | 6,7 | 1,6 | 0,8 | 1,3 | | 1000 |
| 4 | M4 | 4,1 | 7,6 | 1,8 | 0,9 | 1,5 | | 1000 |
| 5 | M5 | 5,1 | 9,2 | 2,4 | 1,2 | 1,8 | | 1000 |
| 6 | M6 | 6,1 | 11,8 | 3,2 | 1,6 | 2,5 | | 1000 |
| 8 | M8 | 8,1 | 14,8 | 4 | 2 | 3 | | 1000 |
| 10 | M10 | 10,2 | 18,1 | 4,4 | 2,2 | 3,5 | | 500 |
| 12 | M12 | 12,2 | 21,1 | 5 | 2,5 | 4 | | 500 |
| 14 | M14 | 14,2 | 24,1 | 6 | 3 | 4,5 | | 500 |
| 16 | M16 | 16,2 | 27,4 | 7 | 3,5 | 5 | | 500 |
| 18 | M18 | 18,2 | 29,4 | 7 | 3,5 | 5 | | 200 |
| 20 | M20 | 20,2 | 33,6 | 8 | 4 | 6 | | 200 |
| 22 | M22 | 22,5 | 35,9 | 8 | 4 | 6 | | 100 |
| 24 | M24 | 24,5 | 40 | 10 | 5 | 7 | | 100 |
| 27 | M27 | 27,5 | 43 | 10 | 5 | 7 | | 50 |
| 30 | M30 | 30,5 | 48,2 | 12 | 6 | 8 | | 50 |
| 33 | M33 | 33,5 | 55,2 | 12 | 6 | 10 | | 50 |
| 36 | M36 | 36,5 | 58,2 | 12 | 6 | 10 | | 25 |
| 39 | M39 | 39,5 | 61,2 | 12 | 6 | 10 | | 25 |
| 40 | M40 | 40,5 | 63,5 | 14 | 7 | 12 | | 25 |
| 42 | M42 | 42,5 | 68,2 | 14 | 7 | 12 | | 25 |
| 48 | M48 | 49 | 75 | 14 | 7 | 12 | | 25 |
A1 / A2 / A4 | JS: Jednostka sprzedaży | Wszystkie wymiary podane w mm | Inne wymiary na zapytanie
