Widok 360
Schemat
Dane techniczne
| Gwint | M3 | M4 | M5 | M6 | |
| Siła wcisku w aluminium [kN] | T-PF30 | 9.9 | 12.6 | 15.6 | 19.2 |
| T-PF31 | |||||
Wymiary metryczne
| Gwint | M3 | M4 | M5 | M6 | |||
| Symbol | T-PF31 | T-PF32 | T-PF31 | T-PF32 | T-PF31 | T-PF32 | T-PF32 |
| Symbol | 30 | 30 | 30 | 35 | |||
| A max. | 0.97 | 1.48 | 0.97 | 1.48 | 0.97 | 1.48 | 1.48 |
| Minimalna grubość materiału [s] | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1.5 |
| Średnica otworu [r] +0.08 | 5.5 | 6.4 | 8 | 9.5 | |||
| B max. | 5.48 | 6.38 | 7.98 | 9.48 | |||
| L nom. | 15.11 | 15.24 | 15.37 | 17.15 | |||
| D ±0.13 | 5.13 | 5.26 | 5.59 | 6.12 | |||
| E ±0.25 | 10.31 | 11.89 | 13.46 | 15.88 | |||
| C ±0.4 | 7.62 | 7.62 | 7.62 | 8.89 | |||
| L1 max. | 8.26 | 8.38 | 8.51 | 9.78 | |||
| Minimalny odstęp od krawędzi [m] | 6.6 | 7.37 | 8.38 | 9.65 | |||

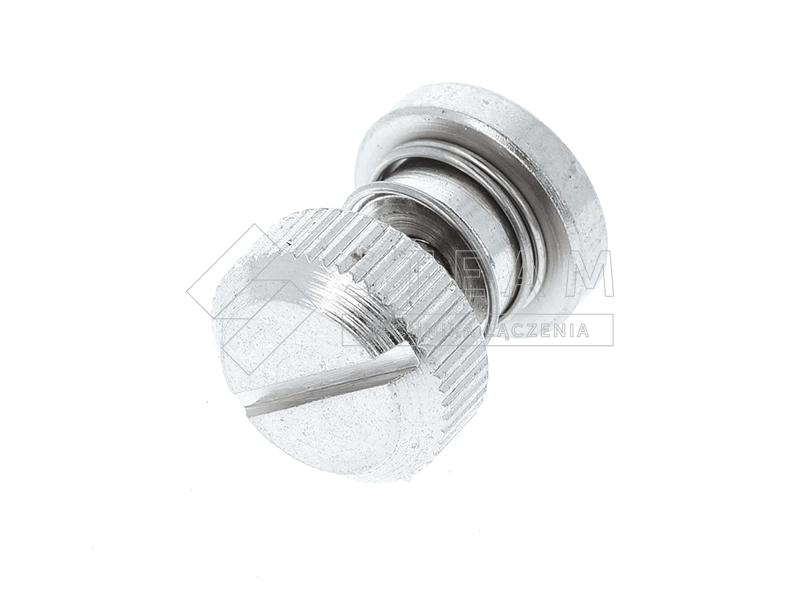

Do blach o grubości od 1.0 mm. Niższa wysokość zabudowy.
Przeznaczone do stosowania w płytach czołowych, klapach, pokrywach oraz panelach. Umożliwia ich szybki montaż i demontaż.
T-PF31: Zalecane do blachy o twardości max. HRB 60
