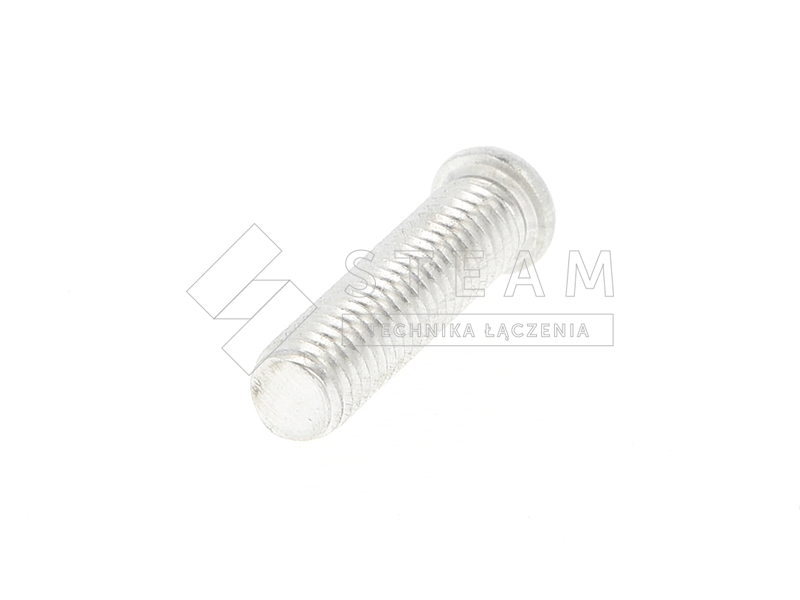

Widok 360
Schemat
Wymiary
| d1 | l1 | d2 ±0,2 | d4 ±0,08 | l3 ±0,05 | h5 max. | h1 | l2 |
| M3 | 6-30 | 4,5 | 0,6 | 0,55 | 0,6 | 0,7-1,4 | ≈l1-0,3 |
| M4 | 6-40 | 5,5 | 0,65 | 0,55 | 0,6 | 0,7-1,4 | ≈l1-03 |
| M5 | 6-45 | 6,5 | 0,75 | 0,8 | 1,0 | 0,7-1,4 | ≈l1-0,3 |
| M6 | 8-60 | 7,5 | 0,75 | 0,8 | 1,0 | 0,7-1,4 | ≈l1-0,3 |
| M8 | 10-60 | 9 | 0,75 | 0,8 | 1,0 | 0,8-1,4 | ≈l1-0,3 |
| M10 | 12-60 | 10,7 | 0,75 | 0,75 | 3 | 1,2-1,6 | ≈l1-0,3 |
| Materiał trzpienia zgodnie z normą DIN 32501 | Rm (N/mm2) | |
| 4,8 | DIN ISO 898 | 420 |
| AISI 304 (1.4301) | X 5 Cr Ni 1810 DIN 17440 | 500 |
| CU ZN 37 (MS 62) | DIN 17 672 | 350 |
| AI MG 3 | DIN 1790 | 230 |
| DOPASOWANIE MATERIAŁÓW DO TRZPIENI | ||||
| 1=dobre, 2=średnie, 0=brak dopasowania |
| Materiał podkładu | Materiał trzpienia | |||
| 4,8 | AISI 304 (1.4301-1.4303) | Cu Zn 37 (Ms 63) | Al Mg 3 | |
| stal 0,20 % C | 1 | 1 | 1 | 0 |
| stal 0,35 % C | 2 | 1 | 1 | 0 |
| stal ocynk. | 2 | 2 | 1 | 0 |
| stal Cr Ni | 1 | 1 | 2 | 0 |
| Cu Zn 37 | 2 | 2 | 1 | 0 |
| miedź | 2 | 2 | 1 | 0 |
| Al Mg 1-5 | 0 | 0 | 0 | 1 |
| Al Mg 99,5 | 0 | 0 | 0 | 2 |
