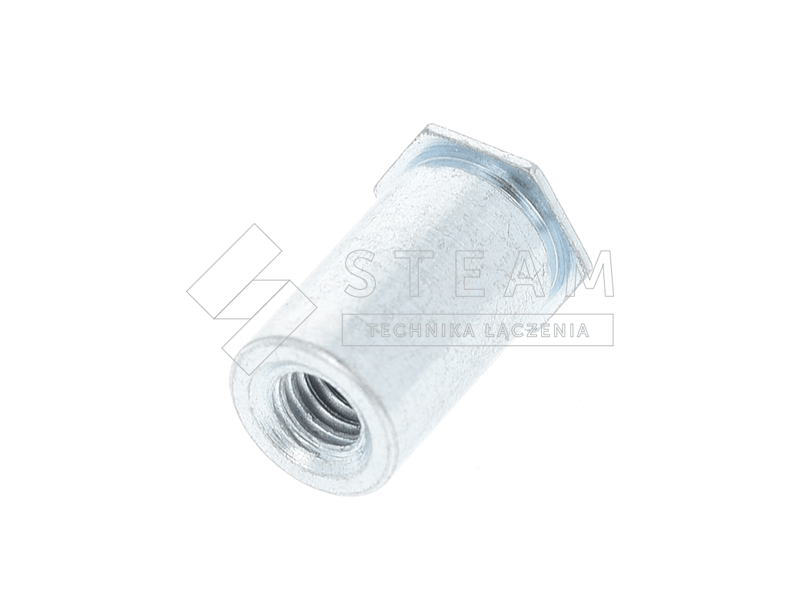

Tulejki gwintowane nieprzelotowe do metali T-BSO
Stal ocynkowana: T-BSO
Tulejki gwintowane nieprzelotowe T-BSO to niezawodne elementy stosowane do trwałego mocowania w metalach, zapewniające stabilne i wytrzymałe połączenia. Dzięki technologii wciskania gwarantują pewne osadzenie bez potrzeby dodatkowego gwintowania, co znacząco przyspiesza montaż. Wykonane ze stali ocynkowanej, charakteryzują się odpornością na korozję i uszkodzenia mechaniczne, co sprawia, że idealnie nadają się do zastosowań przemysłowych, w tym w obróbce blach i konstrukcjach metalowych. Tulejki T-BSO znajdują szerokie zastosowanie w branży motoryzacyjnej, elektronicznej i budowlanej, gdzie liczy się precyzja oraz trwałość połączeń.
Widok 360
Schemat
Dane techniczne
| Gwint | M2.5, M3 | M3alt | M3.5, M4 | M5 |
| Grubosc blachy stalowej w tescie [mm] | 1.5 | 1.5 | 1.5 | 1.5 |
| Siła wcisku [kN] | 9.9 | 14.8 | 17.9 | 17.9 |
| Wytrzymałosc na skrecanie [Nm] | 2.16 | 2.16 | 8.5 | 8.5 |
| Siła wyrywajaca [N] | 1050 | 1870 | 2500 | 2500 |
| Siła przeciagniecia [N] | 1470 | 1470 | 3180 | 3180 |
| Dopuszczalny moment dokrecenia nakretki [Nm] | 0.56 | 0.56 | 2.1 | 3.7 |
Wymiary metryczne
| Gwint | M2, M2.5, M3 | M3alt | M4 | M5 |
| C +0.0 -0.13 | 4.2 | 5.39 | 7.12 | 7.12 |
| SW | 4.8 | 6.4 | 7.9 | 7.9 |
| Minimalna grubosc materiału [s] | 1.0 | 1.0 | 1.27 | 1.27 |
| Srednica otworu [r] +0.08 -0.00 | 4.22 | 5.41 | 7.14 | 7.14 |
| Minimalny odstep od krawedzi [m] | 6 | 6.8 | 8 | 8 |
| B – głebokosc gwintu [mm] |
| Gwint | M2, M2.5, M3 | M3alt | M4 | M5 | |||||||||||
| Oznaczenie długosci [mm] +0.05/-0.13 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 30 | 35 |
| B – głebokosc gwintu [mm] | 2.8 | 3.2 | 3.6 | 4 | 5 | 6.5 | 9.5 | ||||||||
T-BSO: Zalecane do blachy o twardosci max. HRB 80
