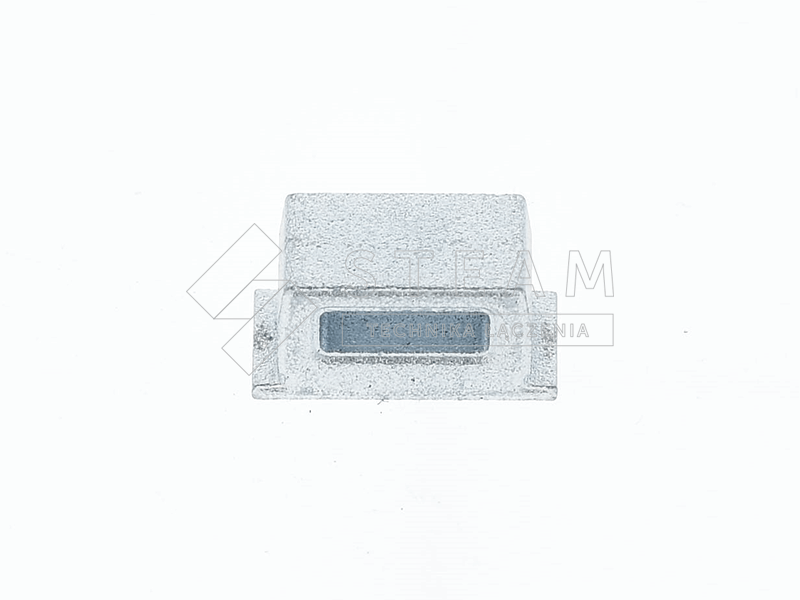

Widok 360
Schemat
Wymiary metryczne
| Symbol | T – TD – 40 – 4 | T – TD – 60 – 6 | T – TD – 175 – 12 |
| Symbol L ±0.08 | 3.07 | 4.67 | 9.42 |
| Grubość materiału [s] | 1.02 – 1.27 | 1.02 – 1.78 | 1.02 – 3.18 |
| Wymiary otworu X Y +0.05 -0.03 | 6.35 x 3.18 | 7.93 x 4.75 | 12.70 x 9.53 |
| A ±0.08 | 6.25 | 7.82 | 12.60 |
| B ±0.15 | 1.40 | 1.91 | 3.30 |
| C ±0.15 | 1.65 | 1.65 | 2.40 |
| D ±0.15 | 4.06 | 5.21 | 9.14 |
| E ±0.15 | 7.82 | 9.40 | 14.28 |
| Wysokość G ±0.15 | 3.81 | 4.57 | 7.24 |
| Minimalna krawędź otworu od krawędzi [K] | 1.02 | 1.02 | 1.02 |
| Minimalna krawędź otworu od krawędzi arkusza [M] | 3.73 | 4.98 | 6.65 |
Dane techniczne
| Symbol | Testowane w materiale | |||||||
| Stal walcowana na zimno | 5052-H34 Aluminium | |||||||
| Siła wcisku[kN] | Siła wycisniecia detalu [N] | Siła przeciagniecia[N] | Obciazenie boczne [N] | Siła wcisku[kN] | Siła wycisniecia detalu [N] | Siła przeciagniecia[N] | Obciazenie boczne [N] | |
| T-TD-40-4 | 8 | 780 | 445 | 400 | 4.5 | 400 | 445 | 400 |
| T-TD-60-6 | 11 | 1160 | 712 | 445 | 6.7 | 620 | 712 | 445 |
| T-TD-175-12 | 17.7 | 1560 | 780 | 620 | 13.3 | 1040 | 780 | 620 |
T-TD: Zalecane do blachy o twardosci max. HRB 60
Stosowany do mocowania wiązek kablowych itp.
Wciśnięty uchwyt licuje się z blacha obudowy oraz daje efekt zamkniętego ekranu magnetycznego w jej wnętrzu.
