Dobór odpowiedniego rozmiaru nitonakrętki wcale nie jest tak oczywisty, jak mogłoby się wydawać. Wymiary nitonakrętek od M3 do M12 różnią się nie tylko średnicą gwintu, ale też długością, zakresem mocowania czy wymaganym otworem montażowym, a każdy z tych parametrów ma znaczenie dla trwałości połączenia. W tym przewodniku znajdziesz praktyczne wskazówki, tabelę z wymiarami i podpowiedzi, jak uniknąć najczęstszych błędów przy wyborze. Dzięki temu szybciej dobierzesz właściwy rozmiar i zyskasz pewność, że Twoja konstrukcja będzie solidna i bezpieczna.

Jak czytać wymiary nitonakrętek? – szybki przewodnik po oznaczeniach od M3 do M12

Jeżeli spotykasz się po raz pierwszy z tematem nitonakrętek, oznaczenia takie jak M3, M6 czy M12 mogą brzmieć jak szyfry, a przecież chodzi o coś bardzo praktycznego. Rozmiar nitonakrętki oznaczony literą M i liczbą wskazuje na średnicę gwintu wewnętrznego w milimetrach. Oznacza to, że nitonakrętka M6 będzie pasować do śruby z gwintem M6. To najważniejsza informacja, bo pozwala szybko dopasować element do planowanego montażu. Ale na tym sprawa się nie kończy, bo każdy rozmiar ma także określone wymiary zewnętrzne, długości i średnice kołnierza, które decydują o stabilności połączenia.

W praktyce oznaczenia od M3 do M12 tworzą pełną gamę rozmiarów nitonakrętek – od najmniejszych, stosowanych w lekkich konstrukcjach i elektronice, po największe, które radzą sobie z dużymi obciążeniami mechanicznymi. Zanim wybierzesz konkretny rozmiar, warto sprawdzić w tabelach technicznych takie parametry jak średnica otworu montażowego, zakres mocowania czy wysokość kołnierza, bo to właśnie one podpowiedzą Ci, czy dana nitonakrętka faktycznie spełni swoje zadanie. Dzięki temu unikniesz sytuacji, w której element jest poprawnie wkręcony, ale cała konstrukcja okazuje się zbyt słaba albo nie trzyma wymiaru.

Tabela wymiarów nitonakrętek M3–M12 – gotowa ściągawka do warsztatu

Kiedy pracujesz w warsztacie, liczy się czas i precyzja, a nie każdemu chce się zaglądać do katalogów producentów. Dlatego ogromnym ułatwieniem jest tabela wymiarów nitonakrętek M3–M12, która zbiera w jednym miejscu wszystkie podstawowe dane: średnice zewnętrzne, długości, wysokości kołnierzy oraz wymagane średnice otworów montażowych. Taka ściągawka sprawdza się zarówno w pracy codziennej, jak i przy projektowaniu nowych konstrukcji. Mając ją pod ręką, od razu wiesz, czy otwór o średnicy 7 mm nadaje się pod nitonakrętkę M5 czy raczej trzeba użyć większego rozmiaru.

To zestawienie nie tylko przyspiesza pracę, ale także minimalizuje ryzyko błędów. Jeśli źle dopasujesz nitonakrętkę, połączenie może być nieszczelne albo podatne na wyrywanie. Z tabelą masz pewność, że dobierasz element zgodnie ze specyfikacją. W dodatku możesz ją wykorzystać nie tylko do kontroli na etapie montażu, ale też podczas zamówień. Widzisz od razu, które rozmiary nitonakrętek są Ci potrzebne i w jakich ilościach, więc łatwiej planujesz zakupy i unikasz sytuacji, w której brakuje Ci odpowiedniego wariantu w kluczowym momencie pracy.

Najczęstsze błędy przy doborze nitonakrętek – zobacz, jak ich uniknąć w 5 krokach

Choć wydaje się, że wystarczy tylko wybrać odpowiedni rozmiar nitonakrętki, w praktyce sporo osób popełnia błędy, które później prowadzą do kłopotów z trwałością połączenia. Jednym z najczęstszych jest niedopasowanie średnicy otworu montażowego do wymiaru nitonakrętki. Jeśli otwór będzie zbyt duży, element nie zakleszczy się poprawnie, a połączenie straci na wytrzymałości. Drugim częstym problemem jest ignorowanie zakresu mocowania – czyli minimalnej i maksymalnej grubości materiału, do którego można zastosować konkretny rozmiar. Zdarza się, że ktoś zamontuje nitonakrętkę w zbyt cienkiej blasze, a ta od razu się deformuje i traci funkcjonalność. Dodatkowym błędem bywa też użycie niewłaściwej nitownicy, która nie zapewnia odpowiedniego docisku i powoduje nieprawidłowe osadzenie elementu.

Warto też uważać na dobór materiału. Stal ocynkowana, stal nierdzewna i aluminium różnią się odpornością na korozję i wytrzymałością mechaniczną, więc decyzja o wyborze nie powinna być przypadkowa. Kolejnym błędem jest nieprawidłowy moment dokręcania śruby – zbyt mały powoduje luz, a zbyt duży może doprowadzić do zniszczenia gwintu. Na końcu warto wspomnieć o nieprzemyślanym używaniu nitonakrętek w miejscach narażonych na duże wibracje. Owszem, są one odporne na drgania, ale tylko wtedy, gdy zostały właściwie dobrane i zamontowane. Jeżeli będziesz pamiętać o tych kilku zasadach, unikniesz strat czasu i pieniędzy, a połączenia zawsze będą pewne i trwałe.

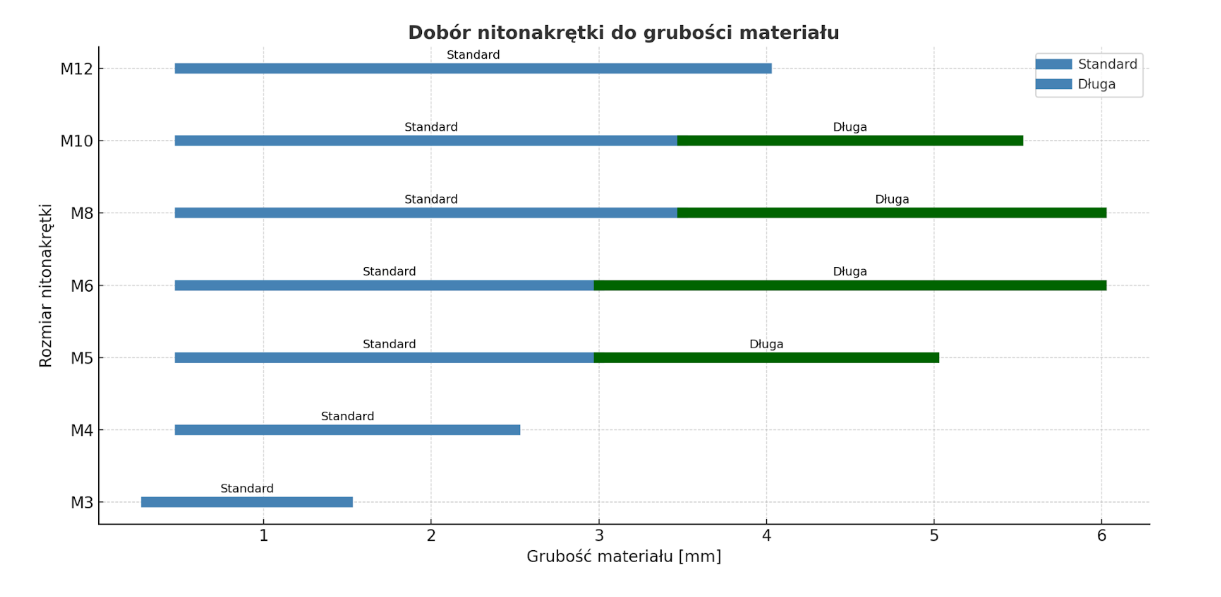

Jak dobrać nitonakrętkę do grubości materiału? – praktyczne wskazówki krok po kroku

Grubość materiału to jeden z najważniejszych czynników decydujących o tym, jaki rozmiar nitonakrętki powinieneś wybrać. Każdy wariant ma określony zakres mocowania, czyli przedział grubości, w którym element działa poprawnie. Jeśli np. masz blachę o grubości 2 mm, spokojnie sprawdzi się nitonakrętka w wersji standardowej, ale już przy 5 mm trzeba sięgnąć po wariant wydłużony. Dlatego pierwszym krokiem powinno być zawsze zmierzenie materiału z dokładnością do dziesiątych części milimetra. To pozwoli Ci uniknąć sytuacji, w której nitonakrętka nie zakleszcza się w pełni i wypada przy pierwszym obciążeniu.

Kolejna sprawa to warunki pracy całej konstrukcji. W lekkich materiałach, takich jak aluminium czy cienka blacha, najczęściej stosuje się mniejsze rozmiary nitonakrętek, które nie obciążają nadmiernie łączenia. W przypadku elementów narażonych na większe siły lepiej sięgnąć po mocniejsze warianty M8–M12. Dobierając nitonakrętkę, zawsze patrz na dane techniczne: średnicę otworu montażowego, długość elementu i zakres mocowania. Wtedy masz pewność, że konstrukcja będzie stabilna. W praktyce oznacza to, że zanim kupisz cały zestaw nitonakrętek, warto przygotować krótką listę z wymiarami materiałów, które chcesz łączyć. To proste podejście pozwala uniknąć rozczarowań i oszczędza czas podczas montażu.

Najważniejsze informacje – kompendium wiedzy o rozmiarach nitonakrętek!

• Nitonakrętki oznaczone symbolem M3–M12 różnią się średnicą gwintu, długością, zakresem mocowania i wymaganym otworem montażowym.
• Rozmiar nitonakrętki (np. M6) oznacza średnicę gwintu wewnętrznego, która musi pasować do śruby o tym samym oznaczeniu.
• Zakres mocowania określa grubość materiału, w której nitonakrętka działa poprawnie – do cienkich blach wystarczy wersja standardowa, a do grubszych elementów stosuje się wersje długie.
• Tabela wymiarów M3–M12 pozwala szybko sprawdzić średnice otworów montażowych, długości i siłę wyrywania, dzięki czemu łatwiej uniknąć błędów.
• Najczęstsze błędy to: źle dobrany otwór montażowy, ignorowanie zakresu mocowania, niewłaściwy materiał (stal, aluminium, nierdzewka) i nieodpowiedni moment dokręcania.
• Dobór do grubości materiału – zmierz grubość elementu, porównaj z zakresem mocowania i wybierz standardową lub długą wersję nitonakrętki.
• Warunki pracy konstrukcji mają znaczenie – w środowisku wilgotnym najlepiej sprawdza się stal nierdzewna, a w lekkich konstrukcjach aluminium.
• Nitonakrętki zapewniają szybki montaż jednostronny, odporność na wibracje i estetyczne połączenia, ale wymagają nitownicy i są jednorazowe.

Dobór odpowiedniego rozmiaru nitonakrętki to klucz do trwałego i bezpiecznego połączenia, a znajomość wymiarów od M3 do M12 pozwala uniknąć błędów i przyspieszyć pracę. Jeśli szukasz sprawdzonych rozwiązań i wysokiej jakości elementów złącznych, zajrzyj na stronę dystrybutora elementów złącznych STEAM – znajdziesz tam szeroki wybór nitonakrętek i akcesoriów, które ułatwią każdy projekt i zapewnią niezawodność Twoich konstrukcji.
