Gwint metryczny vs calowy to temat, który już od dawna budzi zainteresowanie inżynierów i projektantów. Oba systemy mają swoje unikalne cechy, które wpływają na trwałość i funkcjonalność konstrukcji. W niniejszym artykule przyjrzymy się systemom gwintów, ich oznaczeniom, zastosowaniom i narzędziom do ich pomiaru.
Wprowadzenie do systemów gwintów
Systemy gwintów to fundament wielu konstrukcji. Gwinty metryczne i calowe różnią się systemem miar, co przekłada się na ich właściwości. Odpowiedni wybór elementu z gwintem może decydować o stabilności całej instalacji. Poznanie różnic gwintów ułatwia pracę z narzędziami i częściami zamiennymi.
Odróżnienie systemu miar
Podstawową różnicą między gwintem metrycznym a calowym jest jednostka miary. Gwinty metryczne opisuje się w milimetrach, natomiast gwinty calowe – w calach. Na przykład, oznaczenie M10 oznacza gwint o średnicy 10 mm, podczas gdy w systemie calowym używa się wartości wyrażonych w calach. Wiedza o tym jest kluczowa przy projektowaniu urządzeń, w których kompatybilność części ma duże znaczenie.
Oznaczenia gwintów
Oznaczenia elementów gwintowanych różnią się w obu systemach. W systemie metrycznym stosuje się literę „M” poprzedzającą wartość średnicy, np. M8. Gwinty metryczne często zawierają informacje o skoku, np. M10x1.5. Z kolei gwinty calowe są oznaczane wartością średnicy w calach oraz liczbą zwojów na cal, co ułatwia rozróżnienie między różnymi wariantami.
Zastosowania gwintów metrycznych i calowych
Oba typy gwintów mają szerokie zastosowanie w przemyśle. Gwinty metryczne dominują w krajach korzystających z systemu metrycznego i znajdują zastosowanie w motoryzacji, budownictwie czy elektronice. Natomiast system calowy jest powszechny w krajach anglosaskich, szczególnie w USA i Wielkiej Brytanii. Wybór między tymi systemami wpływa na kompatybilność elementów, wytrzymałość połączenia oraz łatwość montażu.
Korzyści wynikające z wyboru odpowiedniego systemu
Decydując się na określony typ gwintu, projektanci mogą zoptymalizować swoje rozwiązania. Gwint metryczny, dzięki standaryzacji ISO, ułatwia wymianę części na całym świecie. Wybór systemu wpływa także na precyzję dopasowania elementów oraz na koszty produkcji. Wiedza o różnicach gwintów pozwala uniknąć problemów z kompatybilnością podczas łączenia komponentów.
Narzędzia do pomiaru i identyfikacji gwintów

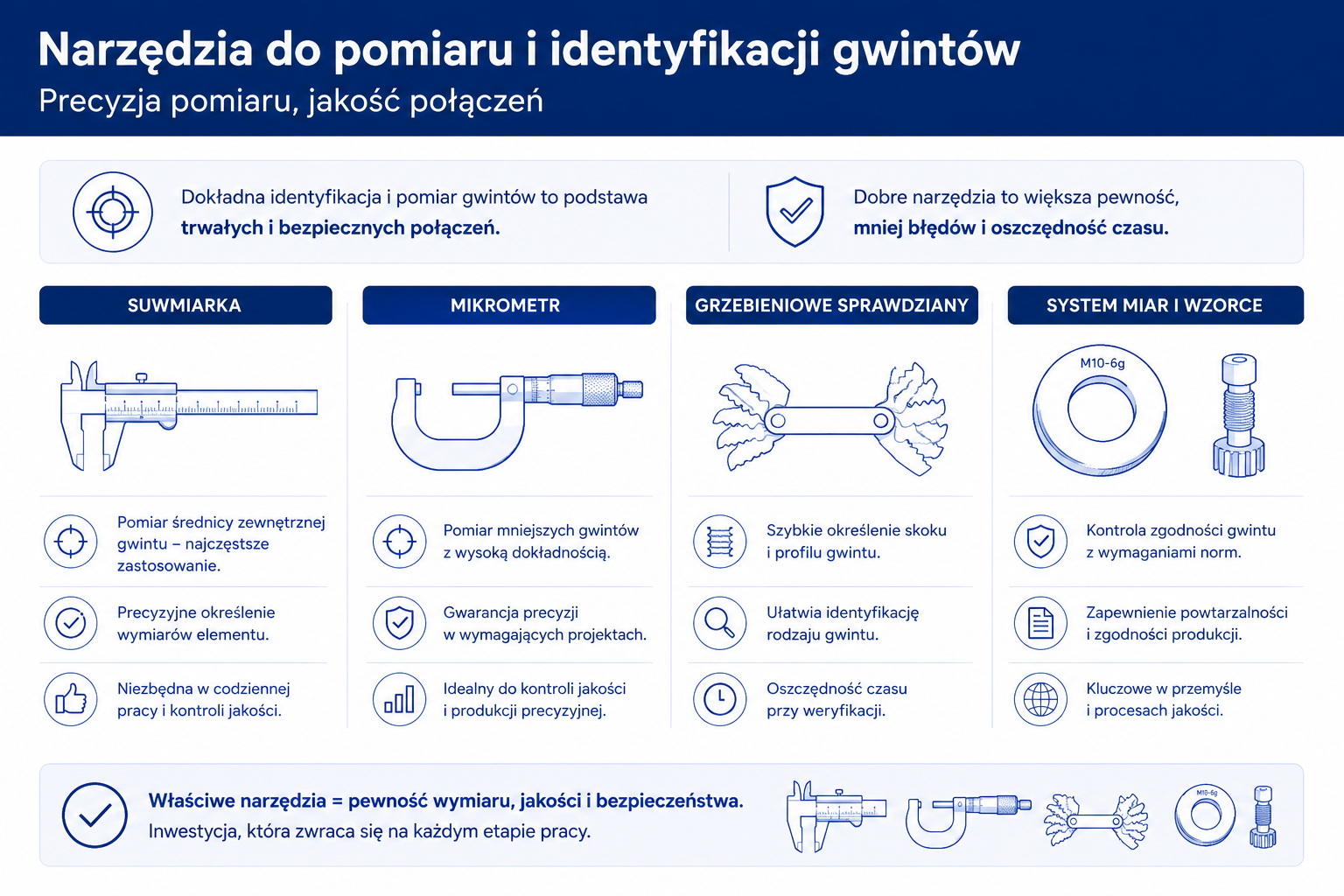

Dokładna identyfikacja gwintów jest kluczowa dla utrzymania jakości połączeń. Do pomiaru średnicy zewnętrznej często używa się suwmiarki, która umożliwia precyzyjne określenie wymiarów. Mikrometry są stosowane przy pomiarach mniejszych gwintów, zapewniając dokładność niezbędną w precyzyjnych konstrukcjach. Dodatkowo, narzędzia takie jak grzebieniowe sprawdzińki umożliwiają szybkie określenie skoku gwintu i rozpoznanie systemu miar.
Konserwacja i naprawa elementów gwintowanych
Prawidłowa konserwacja elementów gwintowanych przedłuża ich żywotność. Regularne czyszczenie i smarowanie zapobiega korozji, co jest szczególnie ważne w środowiskach wilgotnych. W przypadku uszkodzenia, narzędzia do przegwintowania mogą pomóc w przywróceniu oryginalnego profilu. Utrzymanie narzędzi pomiarowych w dobrym stanie gwarantuje, że identyfikacja gwintów będzie precyzyjna i niezawodna.
Wpływ wyboru gwintów na projektowanie konstrukcji
Projektanci muszą brać pod uwagę, że wybór między gwintem metrycznym a calowym wpływa na cały proces produkcyjny. W systemie metrycznym łatwiej przeprowadza się obliczenia, co przyspiesza etap projektowania. Dodatkowo, standaryzacja międzynarodowa ułatwia współpracę między partnerami z różnych krajów. Wybór odpowiedniego systemu zwiększa elastyczność w realizacji projektów i minimalizuje ryzyko błędów montażowych.
Porównanie parametrów technicznych
Porównując gwint metryczny vs calowy, należy zwrócić uwagę na kilka kluczowych parametrów. Pierwszym z nich jest średnica – w systemie metrycznym wyrażana w milimetrach, a w systemie calowym w calach. Kolejnym aspektem jest skok gwintu, który wpływa na jakość połączenia. Równie istotny jest kąt zarysu, standardowy w gwintach metrycznych wynoszący 60 stopni, podczas gdy w systemie calowym może być różny.
Różnice konstrukcyjne i ich praktyczne znaczenie
Różnice w konstrukcji gwintów mają wpływ na sposób przenoszenia obciążeń. Gwinty metryczne charakteryzują się prostotą i jednolitym profilem, co sprzyja ich uniwersalności. Z kolei gwinty calowe, mimo że stosowane w wielu branżach, wymagają dokładniejszej kontroli parametrów przy produkcji. W praktyce oznacza to, że wybór systemu zależy od specyfiki danego projektu i warunków eksploatacyjnych.
Praktyczne wskazówki przy doborze gwintów
Dobór odpowiedniego systemu gwintów opiera się na kilku kryteriach. Przede wszystkim należy określić, w jakim środowisku będą pracować łączone elementy. Kolejnym krokiem jest analiza wymagań dotyczących wytrzymałości i kompatybilności. Warto również zwrócić uwagę na dostępność części zamiennych, co wpływa na koszty i logistykę produkcji.
Zastosowanie w przemyśle motoryzacyjnym i budowlanym
W branży motoryzacyjnej gwinty metryczne dominują ze względu na precyzję i łatwość obliczeń. Stosowane są przy produkcji silników, układów wydechowych oraz elementów karoserii. Natomiast w budownictwie, gdzie wymagane są duże wytrzymałości, często wykorzystuje się gwinty o większych średnicach. W obu przypadkach właściwy dobór systemu gwintów decyduje o trwałości połączeń.
Znaczenie standaryzacji w globalnym przemyśle
Standaryzacja gwintów metrycznych ułatwia współpracę między producentami z różnych krajów. Globalne normy, takie jak ISO, zapewniają, że elementy gwintowane będą kompatybilne niezależnie od pochodzenia. Dla wielu firm międzynarodowych jest to kluczowy czynnik wpływający na wybór systemu. W miarę jak branże globalizują swoje łańcuchy dostaw, standaryzacja staje się jeszcze bardziej istotna.
Porównanie gwintów metrycznych i calowych
| Cecha | Gwint metryczny (M) | Gwint calowy (UNC/UNF) |
|---|---|---|
| Jednostka miary | Milimetry (mm) | Cale (inch) |
| Oznaczenie | Litera „M” + średnica, np. M8, M10x1.5 | Średnica w calach + liczba zwojów na cal, np. 1/4”-20 UNC |
| Kąt zarysu gwintu | 60° (stały) | Zazwyczaj 55° (Whitworth) lub 60° (UNF/UNC) |
| Skok gwintu | Określany w mm, np. 1.0, 1.5 | Liczba zwojów na cal (TPI – Threads Per Inch) |
| Zastosowanie | System międzynarodowy (Europa, Azja) | Kraje anglosaskie (USA, Wielka Brytania) |
| Zalety | Standaryzacja ISO, łatwiejsze obliczenia, szeroka dostępność | Duża wytrzymałość, stosowany w ciężkich konstrukcjach |
| Wady | Mniejsza kompatybilność z systemem calowym | Trudniejsze obliczenia i ograniczona dostępność poza USA |
Innowacje i przyszłość systemów gwintów
Rozwój technologii wpływa na ciągłe udoskonalanie systemów gwintów. Nowoczesne narzędzia pomiarowe i systemy CAD umożliwiają precyzyjne projektowanie gwintów z uwzględnieniem najnowszych standardów. Inżynierowie pracują nad rozwiązaniami, które jeszcze bardziej zwiększą trwałość połączeń i ułatwią montaż. Przyszłość systemów gwintów to przede wszystkim integracja z cyfrowymi rozwiązaniami oraz automatyzacja produkcji.
Podsumowanie
Gwint metryczny vs calowy to zagadnienie kluczowe dla wielu projektów inżynieryjnych. Wybór odpowiedniego systemu wpływa na kompatybilność, wytrzymałość oraz efektywność montażu elementów. Znajomość różnic, oznaczeń oraz narzędzi pomiarowych umożliwia podejmowanie trafnych decyzji konstrukcyjnych. Zachęcamy do dalszego zgłębiania tematu, aby Twój projekt czerpał korzyści z precyzyjnie dobranych gwintów.
Gwint metryczny używa milimetrów (mm) do określania średnicy i skoku, natomiast gwint calowy używa cali i liczby zwojów na cal (TPI) jako jednostek pomiaru.
Gwint metryczny: zaczyna się od litery „M” → np. M8×1,25 oznacza średnicę 8 mm i skok 1,25 mm.
Gwint calowy: podaje się średnicę w calach i liczbę zwojów na cal → np. 1/4″-20 oznacza ¼ cala średnicy i 20 zwojów na cal.
Nie – gwinty z różnych systemów nie pasują do siebie, ponieważ mają inne wymiary i skok. Próba wkręcenia np. śruby metrycznej w otwór calowy najczęściej kończy się uszkodzeniem gwintu.
Do pomiarów i identyfikacji gwintów używa się mierników takich jak:
- suwmiarka – do precyzyjnego pomiaru średnicy,
- grzebieniowy sprawdzian gwintów – do rozpoznania skoku i typu gwintu,
- mikrometr – przy małych gwintach wymagających dokładności.
Nie ma uniwersalnie lepszego – oba mają swoje zastosowania. Gwinty metryczne są łatwiejsze w obliczeniach i standaryzowane globalnie, co sprzyja produkcji międzynarodowej. Gwinty calowe znaleźć można w starszym sprzęcie i tam, gdzie tradycyjnie używa się jednostek imperialnych.
Tak – znajomość różnic i oznaczeń gwintów metrycznych i calowych pomaga unikać błędów przy montażu, doborze części zamiennych oraz projektowaniu konstrukcji technicznych.
