Podkładka jest kluczowym elementem każdego solidnego połączenia śrubowego. Chociaż często niedoceniana, pełni niezwykle istotną rolę, zabezpieczając konstrukcję przed uszkodzeniami oraz zwiększając jej trwałość. W tym artykule poznasz znaczenie podkładek, ich rodzaje oraz praktyczne wskazówki dotyczące doboru właściwej podkładki do konkretnego zastosowania.
Dlaczego warto stosować podkładki w połączeniach śrubowych?
Podkładki stosowane są głównie po to, aby równomiernie rozłożyć nacisk wywierany przez nakrętkę na powierzchnię materiału. Dzięki temu unika się odkształceń oraz uszkodzeń, które mogą pojawić się podczas dokręcania śruby. Podkładki stanowią również barierę ochronną, zabezpieczając powierzchnię przed mechanicznym zużyciem.
Dodatkowym ważnym zadaniem podkładki jest zabezpieczenie połączenia przed poluzowaniem. W miejscach narażonych na drgania czy wibracje szczególnie istotne są podkładki sprężyste oraz ząbkowane. Dzięki nim konstrukcja pozostaje stabilna i bezpieczna nawet w trudnych warunkach.
Najważniejsze zalety stosowania podkładek
Stosowanie podkładek niesie ze sobą szereg istotnych zalet, które warto wziąć pod uwagę:
- Ochrona powierzchni przed uszkodzeniami mechanicznymi.
- Równomierne rozłożenie sił nacisku.
- Zabezpieczenie przed samoczynnym luzowaniem śrub.
- Możliwość uszczelnienia połączenia przed wilgocią i zanieczyszczeniami.
- Kompensacja niewielkich nierówności powierzchni.
Każda z tych cech wpływa na poprawę bezpieczeństwa oraz wydłużenie żywotności konstrukcji.

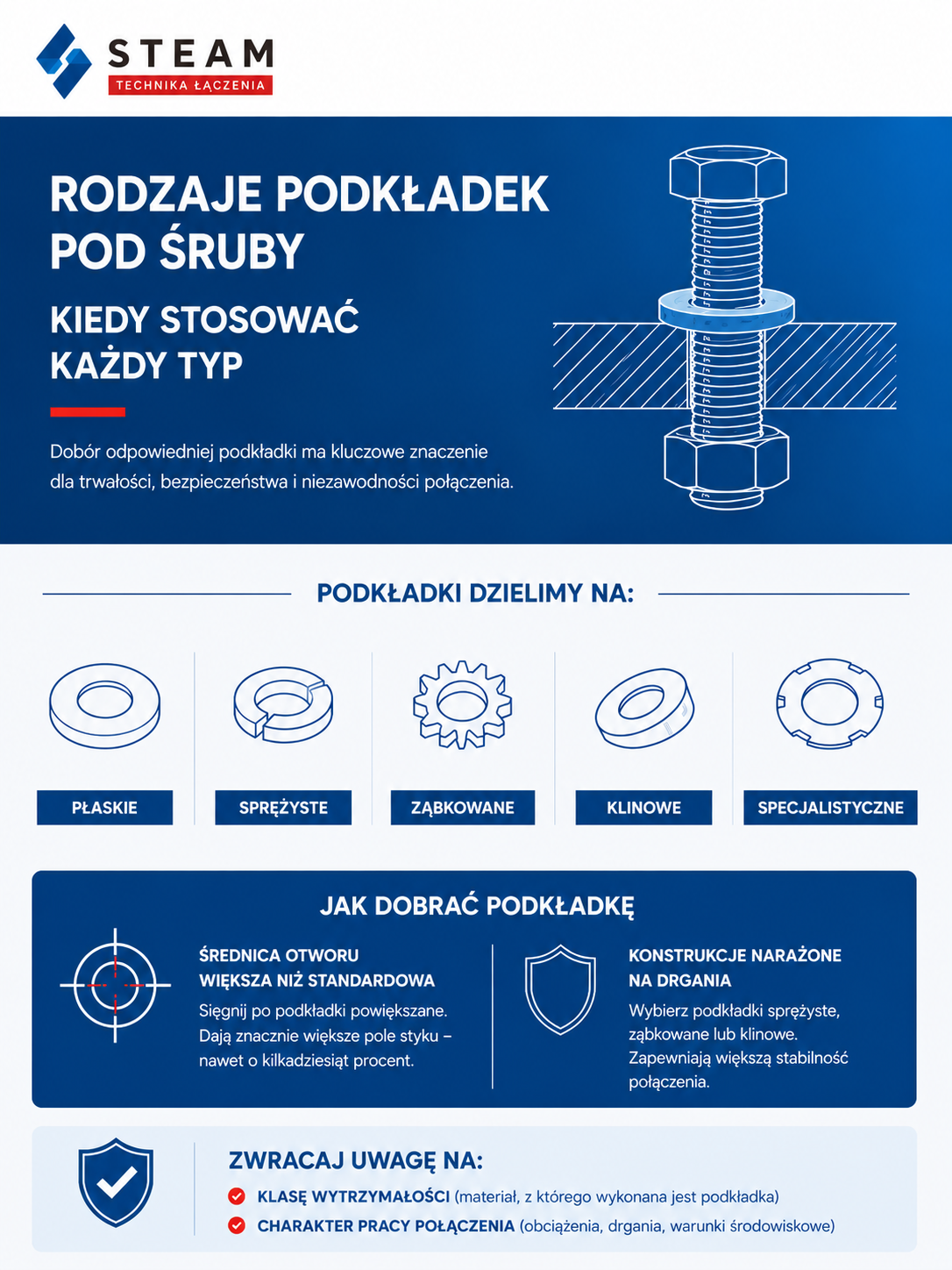

Rodzaje podkładek i ich zastosowanie
Na rynku dostępnych jest kilka rodzajów podkładek, które różnią się między sobą przeznaczeniem oraz konstrukcją.
Podkładki płaskie (DIN 125)
Podkładki płaskie są najczęściej stosowane w celu ochrony powierzchni materiału oraz zwiększenia powierzchni styku śruby z elementem. Ich prosta konstrukcja sprawia, że są uniwersalne i znajdują zastosowanie niemal wszędzie.
Podkładki sprężyste (DIN 127)
Ten rodzaj podkładek wykazuje elastyczność, dzięki czemu skutecznie zabezpiecza przed luzowaniem połączeń, szczególnie w miejscach narażonych na wibracje. Dzięki swojej budowie idealnie nadają się do maszyn oraz urządzeń pracujących w warunkach dynamicznych.
Podkładki ząbkowane (DIN 6797)
Podkładki ząbkowane charakteryzują się specjalnymi ząbkami, które wbijają się w powierzchnię materiału. Zwiększa to tarcie, zapobiegając niekontrolowanemu poluzowaniu się śruby.
Podkładki szerokie (DIN 9021)
Ich wyróżnikiem jest zwiększona średnica zewnętrzna, która pozwala rozłożyć nacisk na większą powierzchnię. Szczególnie dobrze sprawdzają się tam, gdzie wymagane jest ograniczenie nacisku punktowego.
Podkładki nierdzewne – idealny wybór w trudnych warunkach
Podkładki nierdzewne to doskonały wybór do pracy w trudnych warunkach środowiskowych, np. w środowisku morskim, chemicznym czy w energetyce odnawialnej. Stal nierdzewna A2 oraz kwasoodporna A4 zapewniają wysoką odporność na korozję, dzięki czemu połączenia pozostają trwałe przez długie lata.
Wybierając podkładkę nierdzewną, warto pamiętać o dopasowaniu klasy stali do konkretnego zastosowania, biorąc pod uwagę warunki atmosferyczne oraz agresywność środowiska.
Jak prawidłowo dobrać podkładkę do połączenia śrubowego?
Wybór odpowiedniej podkładki wymaga uwzględnienia kilku istotnych czynników:
- Rodzaju połączenia oraz wymagań konstrukcyjnych.
- Warunków środowiskowych, w jakich połączenie będzie pracować.
- Rozmiarów i rodzaju użytych śrub oraz nakrętek.
Odpowiednie dobranie podkładki do danego zastosowania to klucz do trwałego i bezpiecznego połączenia. Warto poświęcić czas na dokładną analizę wymagań technicznych, aby uniknąć późniejszych problemów.
Rodzaje podkładek i ich zastosowanie
| Rodzaj podkładki | Oznaczenie DIN | Zastosowanie | Główne zalety |
|---|---|---|---|
| Podkładka płaska | DIN 125 | Uniwersalne zastosowanie – ochrona powierzchni i równomierne rozłożenie nacisku | Prosta konstrukcja, wysoka dostępność, zwiększona powierzchnia styku |
| Podkładka sprężysta | DIN 127 | Połączenia narażone na drgania i wibracje, maszyny i urządzenia przemysłowe | Zabezpiecza przed luzowaniem, elastyczna i trwała |
| Podkładka ząbkowana | DIN 6797 | Połączenia wymagające dodatkowego zabezpieczenia przed odkręceniem | Wysokie tarcie, skuteczna blokada połączenia |
| Podkładka szeroka | DIN 9021 | Konstrukcje wymagające rozłożenia nacisku na większą powierzchnię | Chroni materiały miękkie, minimalizuje odkształcenia |
| Podkładka nierdzewna | DIN 125 / DIN 127 (stal A2, A4) | Środowiska wilgotne, chemiczne, morskie i energetyka odnawialna | Odporność na korozję, trwałość w trudnych warunkach |
Przykłady zastosowania podkładek
Podkładki mają szerokie spektrum zastosowań, które obejmują między innymi:
- Konstrukcje budowlane (stalowe, drewniane).
- Przemysł stoczniowy i morski.
- Instalacje chemiczne i farmaceutyczne.
- Instalacje energii odnawialnej (np. fotowoltaika, turbiny wiatrowe).
- Produkcję maszyn i urządzeń przemysłowych.
W każdym z tych obszarów zastosowanie podkładek znacząco wpływa na jakość i trwałość połączenia, redukując ryzyko awarii.
Podsumowanie
Podkładka jest nieodzownym elementem każdego profesjonalnego połączenia śrubowego, zapewniającym trwałość, bezpieczeństwo oraz ochronę konstrukcji przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych. Dobór odpowiedniej podkładki wymaga uwzględnienia specyfiki zastosowania oraz warunków środowiskowych. Warto zawsze mieć na uwadze, że nawet drobny element, taki jak podkładka, odgrywa kluczową rolę w niezawodności całej konstrukcji.

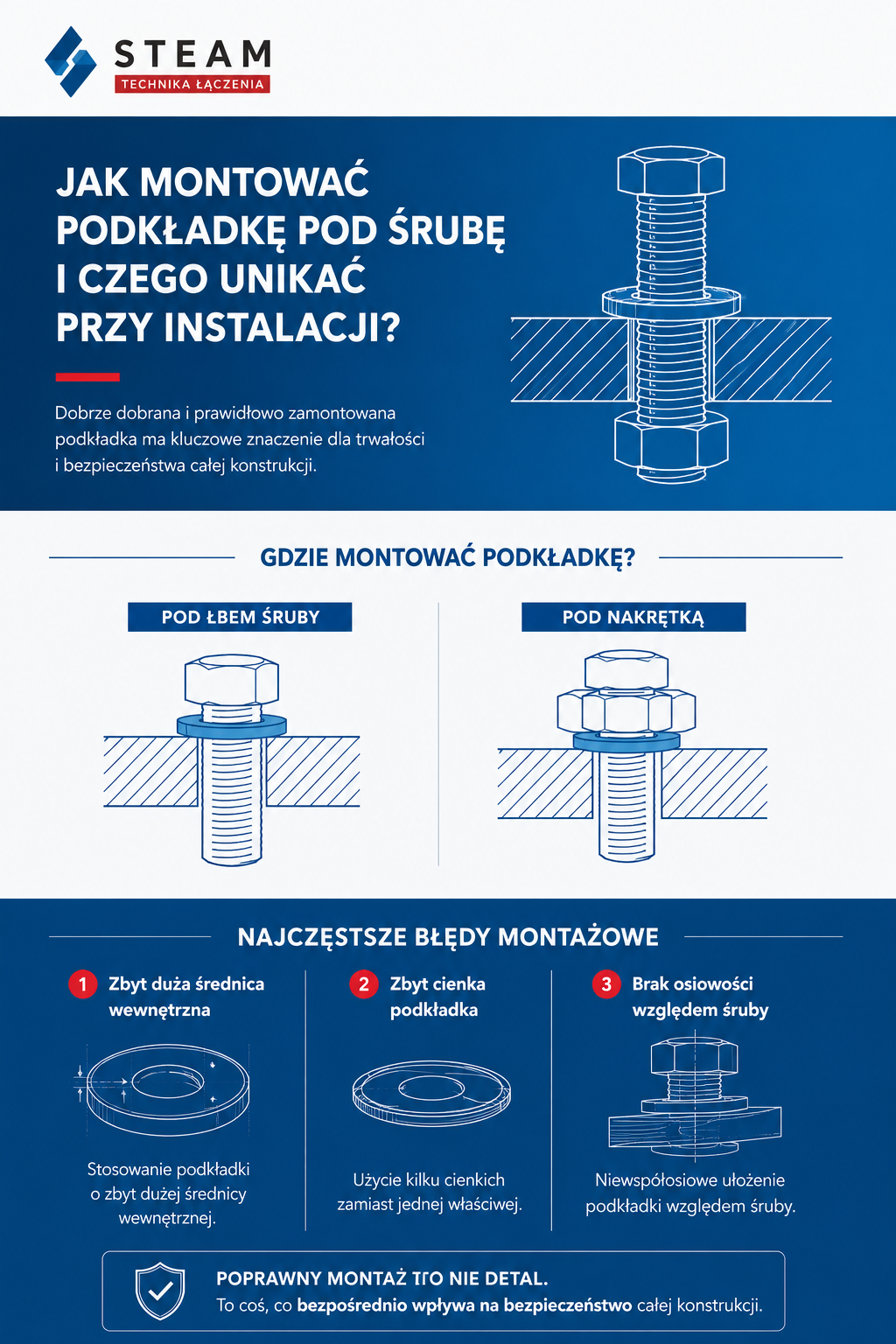

Podkładka to niewielki, pierścieniowy element umieszczany między łbem śruby (lub nakrętką) a materiałem łączonym. Jej główne zadania to równomierne rozłożenie nacisku, ochrona powierzchni materiału przed uszkodzeniami i zwiększenie trwałości połączenia śrubowego. Dzięki podkładce redukuje się ryzyko odkształceń oraz poprawia stabilność połączenia.
Podkładki:
- chronią powierzchnię materiału przed wgniataniem i zarysowaniami,
- równomiernie rozkładają siły nacisku,
- zmniejszają ryzyko samoczynnego luzowania się śrub,
- mogą poprawiać uszczelnienie połączenia przed wilgocią i zanieczyszczeniami,
- kompensują niewielkie nierówności powierzchni.
W większości profesjonalnych zastosowań tak — podkładki znacząco poprawiają wytrzymałość i bezpieczeństwo połączeń. Choć w bardzo prostych, nietracących obciążeniach domowych można je czasem pominąć, to w warunkach przemysłowych, konstrukcyjnych czy narażenia na wibracje, zmienne obciążenia i czynniki zewnętrzne ich użycie jest zalecane lub wręcz konieczne.
Podkładki płaskie – uniwersalne, do rozkładania nacisku.
Podkładki sprężyste – zapobiegają luzowaniu w połączeniach narażonych na drgania.
Podkładki ząbkowane – zwiększają tarcie, utrudniając odkręcanie.
Podkładki szerokie – rozprowadzają nacisk na większą powierzchnię.
Podkładki nierdzewne – do pracy w warunkach korozyjnych.
Dobór właściwej podkładki zależy od:
- rodzaju obciążenia i środowiska pracy,
- materiału i rozmiaru elementów łączonych,
- wymagań co do odporności na korozję i temperaturę.
Zawsze warto analizować warunki pracy i charakter połączenia, aby zapewnić jego trwałość i bezpieczeństwo.
Tak, ale nie każda podkładka — specjalne podkładki sprężyste lub ząbkowane pomagają zwiększyć tarcie i stabilność połączenia, co utrudnia samoistne poluzowanie się śrub szczególnie w środowiskach zibracyjnych.
Najpopularniejsze są podkładki metalowe (np. stalowe lub nierdzewne), ponieważ łączą wysoką wytrzymałość z trwałością. W zależności od aplikacji wykorzystuje się również materiały odporne na korozję lub o specjalnych właściwościach mechanicznych.
