To pytanie często pojawia się w kontekście bezpieczeństwa i trwałości połączeń śrubowych w maszynach, konstrukcjach czy urządzeniach precyzyjnych. Mimo niepozornego wyglądu mają one kluczowe znaczenie wszędzie tam, gdzie liczy się stabilność nawet w trudnych warunkach. W dalszej części poznasz przykłady ich zastosowań i dowiesz się, jak w praktyce wykorzystuje się ich zdolność do przeciwdziałania luzowaniu się połączeń.
Rola i znaczenie podkładek sprężystych
Podkładki sprężyste stosuje się głównie wtedy, gdy istnieje ryzyko, że drgania lub wibracje poluzują połączenie śrubowe. Takie zjawisko naraża konstrukcję na awarie, które mogą być trudne w naprawie, a także niebezpieczne dla użytkownika. Zadaniem podkładki sprężystej jest utrzymywanie stałego nacisku między łbem śruby a łączoną powierzchnią. Dzięki temu nie dochodzi do niepożądanego przekręcania się śruby ani nakrętki. Znaczenie tej ochrony rośnie w branżach, gdzie nawet niewielkie obluzowanie może spowodować duże straty finansowe lub skutkować uszkodzeniami sprzętu.
Podkładka sprężysta, jak sama nazwa wskazuje, wyróżnia się zdolnością do uginania i powrotu do pierwotnego kształtu. Ta cecha sprawia, że może wytworzyć dodatkowe tarcie w obszarze styku. W efekcie połączenie działa sprawniej i utrzymuje swoje parametry nawet pod wpływem zmiennych obciążeń. Wystarczy dobrać model pasujący do danej aplikacji, aby uniknąć częstych kontroli i kosztownych przestojów w pracy urządzenia.
Kluczowe branże i obszary zastosowań
W jakich przypadkach stosuje się podkładki sprężyste najczęściej? Przykładem jest motoryzacja, w której drgania i obciążenia dynamiczne występują na porządku dziennym. Dzięki nim można ograniczyć ryzyko poluzowania się połączeń, co przekłada się na bezpieczeństwo jazdy i bezawaryjną pracę silnika lub zawieszenia. W pojazdach mechanicznych często montuje się je w elementach, które są szczególnie narażone na wstrząsy, takich jak układ wydechowy czy mocowanie silnika.
Kolejnym obszarem jest sektor maszynowy, gdzie urządzenia pracują pod dużym obciążeniem i w warunkach intensywnej eksploatacji. Drobna usterka w jednym elemencie łączącym może sparaliżować cały proces produkcyjny i generować duże koszty. Właśnie dlatego podkładki sprężyste stanowią ważne wsparcie w utrzymaniu stabilności maszyn. Podobną funkcję pełnią w konstrukcjach stalowych, zwłaszcza tych obarczonych zmiennymi obciążeniami, jak mosty, wieże czy hale produkcyjne. Można je też spotkać w urządzeniach elektrycznych i elektronicznych, gdzie drobne poluzowanie śruby mogłoby spowodować zwarcie lub utratę kontaktu w newralgicznym punkcie.
W przemyśle budowlanym podkładki sprężyste pomagają równomiernie rozkładać siły działające na poszczególne połączenia. Zmienne warunki atmosferyczne, wahania temperatur czy ugięcie materiału konstrukcyjnego mogą doprowadzić do powstawania szczelin. Zastosowanie elementów sprężystych zapobiega niekontrolowanemu przemieszczaniu się połączenia, co jest szczególnie istotne w budownictwie wysokościowym, gdzie bezpieczeństwo stanowi priorytet.

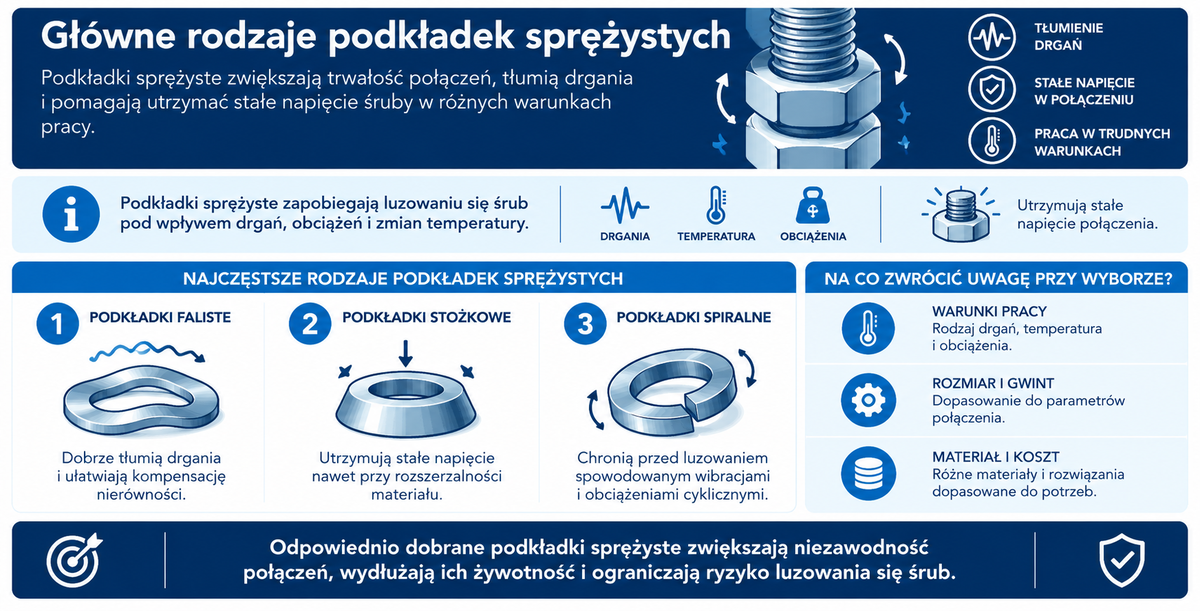

Główne rodzaje podkładek sprężystych
Podkładki faliste to jeden z popularnych wariantów, który sprawdza się w roli amortyzatora. Ich pofalowana powierzchnia ułatwia przejęcie wstrząsów i drgań, co ma znaczenie przy połączeniach pracujących w sposób cykliczny. Ciekawym rozwiązaniem są też podkładki stożkowe, zapewniające utrzymanie stałego napięcia w obrębie połączenia, nawet wtedy gdy materiał łączony rozszerza się lub kurczy na skutek wysokich wahań temperatury.
Modele spiralne są kolejnym typem, który kładzie nacisk na ochronę przed luzowaniem pod wpływem korozji lub silnych wibracji. Podczas dokręcania śruby zwiększają wstępne napięcie, co minimalizuje ryzyko obrotu nakrętki w trakcie eksploatacji. Ząbkowane warianty, dzięki karbowanej powierzchni, szczególnie skutecznie zapobiegają przekręcaniu się nakrętki czy łba śruby. Takie rozwiązania stosuje się w obrębie elementów obrotowych, które wymagają pewnego mocowania i jednocześnie nie chcą rezygnować z możliwości szybkiego demontażu.
Wybór typu podkładki zależy więc od charakteru drgań, temperatur i warunków pracy. Kluczowe znaczenie ma również średnica i rodzaj gwintu w połączeniu śrubowym. Różnorodność dostępnych modeli pozwala dopasować produkt do konkretnych potrzeb, a jednocześnie zachować rozsądne koszty realizacji projektu.
W praktyce podkładki sprężyste najlepiej traktować jako zabezpieczenie pomocnicze, a nie uniwersalną ochronę przed luzowaniem śruby. Przy połączeniach narażonych na silne drgania, zmienne obciążenia lub pracę w maszynach lepszym wyborem bywają nakrętki samohamowne, kleje anaerobowe albo podkładki klinujące, bo klasyczna podkładka sprężysta może z czasem stracić docisk. Najczęstszy błąd to stosowanie jej „z automatu” w każdym połączeniu, bez sprawdzenia twardości materiału, klasy śruby i realnych warunków pracy. Nie sprawdzi się też dobrze tam, gdzie powierzchnia jest miękka lub łatwo się odkształca, bo wtedy zabezpieczenie może szybciej przestać działać.
Proces doboru i montażu
W jakich przypadkach stosuje się podkładki sprężyste? Przede wszystkim wtedy, gdy brak takiej ochrony może skutkować poważnymi awariami. Istotne jest jednak, by właściwie je dobrać i zamontować. Pierwszym krokiem jest analiza charakteru połączenia – czy będzie narażone na duże obciążenia dynamiczne, skrajne temperatury lub częste wstrząsy. W oparciu o te informacje można wybrać model, który najlepiej spełni założone wymagania.
Kolejnym etapem jest ustalenie optymalnej grubości i średnicy podkładki. Zbyt cienki element może nie sprostać wysokim obciążeniom, z kolei zbyt gruby utrudni poprawny montaż. Zaleca się także zwracać uwagę na materiał wykonania, szczególnie w środowiskach o wysokiej wilgotności czy narażonych na działanie substancji chemicznych. Po odpowiednim przygotowaniu powierzchni oraz dobraniu właściwego momentu dokręcania można cieszyć się stabilnym i długoletnim połączeniem.
Warto uwzględnić wskazówki producenta podkładek i korzystać z narzędzi, które pozwalają na precyzyjne kontrolowanie siły dokręcania. Pozwala to uniknąć sytuacji, w której połączenie jest zbyt mocno ściskane, co może prowadzić do deformacji elementów. Z drugiej strony niedostateczne dokręcenie także stanowi zagrożenie, ponieważ nie zapewnia wystarczającej stabilności przy obciążeniach dynamicznych.
Kiedy warto stosować podkładki sprężyste? Decyzje techniczne
| Sytuacja praktyczna | Ocena | Dlaczego? |
| Łączenia narażone na wibracje | Zdecydowanie warto stosować | Podkładki sprężyste zapobiegają samoistnemu odkręcaniu śrub pod wpływem drgań. |
| Elementy o różnej rozszerzalności cieplnej | Rekomendowane | Sprężystość kompensuje różnice sił montażowych powstające przy zmianach temperatury. |
| Połączenia statyczne bez wibracji | Opcjonalne | W warunkach statycznych zwykła podkładka może być wystarczająca. |
| Montaż w miejscach o dużych obciążeniach dynamicznych | Bardzo zalecane | Podkładki sprężyste rozkładają siły dynamiczne i zmniejszają luz montażowy. |
| Połączenia wymagające zachowania precyzyjnej siły dociągu | Bardzo pomocne | Sprężystość pomaga utrzymać stałe napięcie śruby, nawet przy ruchach materiału. |
| Łączenia z elementami miękkimi (np. aluminium, tworzywa) | Zalecane z ostrożnością | Podkładki sprężyste mogą wbijać się w miękki materiał – trzeba je łączyć z odpowiednią podkładką nośną. |
Znaczenie odpowiedniej konserwacji i diagnozy stanu
Po zamontowaniu podkładek sprężystych ważne jest, by regularnie kontrolować ich stan, zwłaszcza w przypadkach narażenia na silne wibracje lub korozję. Dokładna inspekcja pozwala wykryć ewentualne ślady zużycia, pęknięcia czy deformacji. Wcześnie zauważona nieprawidłowość daje szansę na szybką wymianę podkładki i uniknięcie poważniejszych usterek.
Utrzymanie czystości wokół połączeń śrubowych również pomaga przedłużyć żywotność podkładek. Skupiska zanieczyszczeń i wilgoci mogą przyspieszyć proces rdzewienia, co z czasem obniża skuteczność elementu sprężystego. Regularne przeglądy są szczególnie zalecane w branżach, gdzie przestoje maszyn wiążą się ze znacznymi kosztami. Dbanie o takie detale ma często większy wpływ na niezawodność systemu niż kosztowne wymiany całych podzespołów.
W niektórych sytuacjach można rozważyć stosowanie specjalnych smarów ochronnych. To rozwiązanie przydatne w miejscach o wysokiej wilgotności lub w kontaktach z agresywnymi substancjami chemicznymi. Odpowiednia pielęgnacja wpływa bezpośrednio na wydłużenie okresu eksploatacji połączeń śrubowych, co jest istotne w kontekście ogólnych kosztów utrzymania maszyn czy konstrukcji.
Podsumowanie
W jakich przypadkach stosuje się podkładki sprężyste? Przede wszystkim wówczas, gdy konstrukcja lub urządzenie musi znieść silne wibracje i zmienne warunki pracy. Tego rodzaju elementy zabezpieczają połączenia śrubowe przed samoczynnym luzowaniem, wpływają na podniesienie poziomu bezpieczeństwa i gwarantują niezawodność. Sięgnij po nie zawsze wtedy, gdy stawką jest długotrwała praca maszyn i konstrukcji bez nieplanowanych przestojów.
Podkładki sprężyste stosuje się przede wszystkim w celu zabezpieczenia połączeń śrubowych przed luzowaniem. Dzięki swojej konstrukcji zwiększają tarcie i utrzymują stały nacisk, co poprawia stabilność całego połączenia.
Najlepiej sprawdzają się w sytuacjach, gdzie występują drgania, wstrząsy lub zmienne obciążenia. Są często wykorzystywane w maszynach, pojazdach oraz konstrukcjach narażonych na ruch i wibracje.
Tak, ich główną funkcją jest ograniczenie ryzyka samoczynnego odkręcania się śrub. Działają poprzez utrzymanie napięcia w połączeniu, co stabilizuje elementy nawet podczas pracy urządzenia.
Znajdują zastosowanie w motoryzacji, przemyśle, budownictwie oraz w różnego rodzaju urządzeniach mechanicznych. Wszędzie tam, gdzie połączenia śrubowe są narażone na drgania, podkładki sprężyste są bardzo przydatne.
Podczas dokręcania śruby podkładka ulega odkształceniu, a następnie dąży do powrotu do swojego pierwotnego kształtu. Dzięki temu utrzymuje stały docisk i kompensuje drobne ruchy oraz naprężenia w połączeniu.
Nie zawsze są konieczne. W przypadku prostych, statycznych połączeń często wystarczą standardowe podkładki. Podkładki sprężyste warto stosować głównie tam, gdzie istnieje ryzyko luzowania się elementów.
Do najważniejszych korzyści należą zwiększenie trwałości połączeń, ograniczenie luzowania śrub, poprawa bezpieczeństwa konstrukcji oraz lepsza odporność na drgania i wstrząsy.
Tak, dzięki swojej elastyczności pomagają utrzymać stabilność połączenia nawet przy rozszerzaniu i kurczeniu się materiałów spowodowanym zmianami temperatury.
Dobór powinien uwzględniać warunki pracy, rodzaj obciążenia oraz typ połączenia. Istotne jest dopasowanie rozmiaru i materiału podkładki do konkretnego zastosowania.
