Na pierwszy rzut oka gwint wydaje się prosty – kilka spiralnych rowków i gotowe. Dopiero gdy trzeba dobrać właściwą śrubę albo sprawdzić parametry elementu, pojawia się pytanie: jak zmierzyć gwint, żeby wszystko faktycznie do siebie pasowało? W praktyce nawet mała różnica robi problem. Minimalnie inna średnica albo skok gwintu i nagle okazuje się, że połączenie nie jest stabilne. Czasem śruby nie da się nawet wkręcić. W tym poradniku pokażemy jak zmierzyć gwint suwmiarką, jak sprawdzić skok gwintu, a także jakie narzędzia stosują profesjonaliści. Podpowiemy też kilka prostych sposobów, które – naszym zdaniem – naprawdę ułatwiają pracę.

Jak zmierzyć gwint? Od czego zacząć i jakie parametry trzeba sprawdzić?

Najprościej mówiąc, pomiar gwintu polega na sprawdzeniu dwóch rzeczy: średnicy oraz skoku, czyli odległości między kolejnymi zwojami gwintu. Bez tych danych trudno cokolwiek dopasować. To właśnie te dwa parametry pozwalają określić dokładny typ gwintu i dobrać pasujące elementy złączne. W praktyce – naszym zdaniem – nie ma sensu sprawdzać tylko jednego z nich. Zawsze warto spojrzeć na oba.

Najważniejsze wymiary, które należy sprawdzić:

• średnica zewnętrzna gwintu – czyli największa średnica śruby,
• średnica wewnętrzna gwintu – np. w nakrętce lub otworze,
• skok gwintu – odległość między kolejnymi zwojami,
• rodzaj gwintu – metryczny lub calowy.

W praktyce wygląda to tak: trafia do Ciebie nieoznaczony element złączny i trzeba ustalić, z czym masz do czynienia. Wtedy zaczyna się szybka diagnostyka – średnica, skok, typ gwintu. Dopiero po sprawdzeniu tych rzeczy można określić jego właściwy rozmiar.

Przykład z warsztatu. Masz śrubę o średnicy około 10 mm. Jeśli skok gwintu wynosi 1,5 mm, najczęściej będzie to gwint M10 o standardowym skoku. Ale jeśli odstęp między zwojami jest trochę mniejszy, powiedzmy 1,25 mm, wtedy mamy już do czynienia z gwintem drobnozwojnym.

I właśnie dlatego pomiar skoku gwintu jest tak ważny. Nawet przy tej samej średnicy elementy mogą się okazać zupełnie niekompatybilne. Z doświadczenia w Steam wiemy, że sporo problemów montażowych wynika z jednego błędu – ktoś sprawdza tylko średnicę, a pomija skok gwintu. Efekt? Element prawie pasuje, ale nie da się go dokręcić albo zaczyna niszczyć gwint.

Dlatego sugerujemy prostą zasadę: zawsze sprawdzaj średnicę i skok jednocześnie. To zajmuje chwilę, a pozwala uniknąć wielu problemów przy montażu.

Jeśli chcesz lepiej poznać różne typy elementów złącznych, sprawdź także artykuł o zastosowaniu dwugwintów. Pokazujemy w nim, gdzie najczęściej wykorzystuje się je w praktyce.

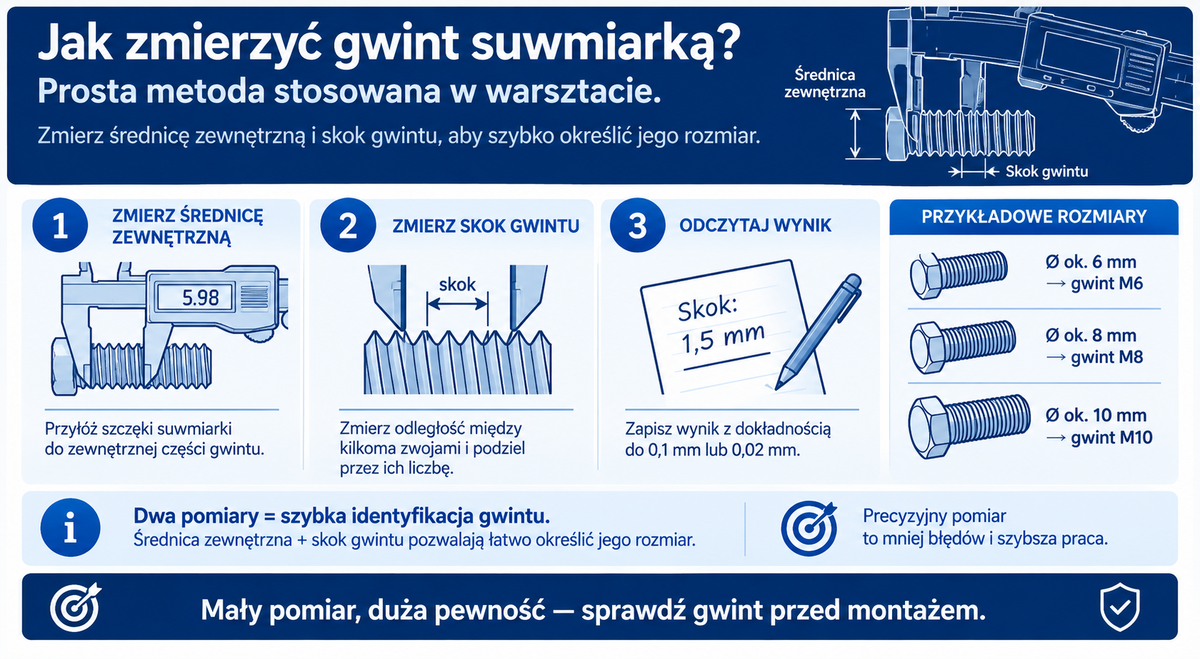

Jak zmierzyć gwint suwmiarką? Najprostsza metoda stosowana w warsztacie

Najczęściej pomiar gwintu suwmiarką wykonuje się poprzez sprawdzenie średnicy zewnętrznej śruby oraz przybliżonego skoku gwintu. To metoda szybka i wystarczająco dokładna w większości zastosowań warsztatowych.

Proces wygląda następująco:

• przyłóż szczęki suwmiarki do zewnętrznej części gwintu,
• zmierz średnicę zewnętrzną śruby,
• zapisz wynik z dokładnością do 0,1 mm lub 0,02 mm.

Dzięki temu możesz wstępnie określić rozmiar gwintu. Przykładowo:

• około 6 mm → gwint M6,
• około 8 mm → gwint M8,
• około 10 mm → gwint M10.

To jednak dopiero pierwszy krok. Drugi etap to mierzenie skoku gwintu suwmiarką. W tym przypadku mierzy się odległość między kilkoma kolejnymi zwojami i dzieli przez ich liczbę. Przykład?

1. Zmierz odległość obejmującą 10 zwojów gwintu.
2. Podziel wynik przez 10.
3. Jeśli wynik wynosi 1,5 mm, oznacza to, że skok gwintu wynosi właśnie tyle.

Uważamy, że jest to jedna z najbardziej praktycznych metod, gdy nie masz pod ręką specjalistycznych narzędzi. Sprawdza się szczególnie w sytuacjach serwisowych, kiedy trzeba szybko dopasować element. Warto jednak pamiętać, że pomiar skoku gwintu suwmiarką daje wynik przybliżony. W produkcji przemysłowej stosuje się dokładniejsze przyrządy.

Co to jest skok gwintu i jak się go mierzy w praktyce?

Najprościej mówiąc, skok gwintu to odległość pomiędzy dwoma sąsiednimi zwojami gwintu. To jeden z najważniejszych parametrów elementów złącznych. Dlaczego? Bo dwie śruby o tej samej średnicy mogą mieć zupełnie różny skok, a wtedy nie będą pasować do tej samej nakrętki.

W gwintach metrycznych najczęściej spotyka się:

• skok standardowy,
• skok drobny,
• skok bardzo drobny.

Przykład dla gwintu M10:

• skok standardowy – 1,5 mm,
• drobny – 1,25 mm,
• bardzo drobny – 1 mm.

Pomiar skoku gwintu można wykonać na kilka sposobów. Najczęściej wykorzystuje się do tego suwmiarkę, sprawdzian gwintowy albo bardziej zaawansowane urządzenia, takie jak projektor pomiarowy. W praktyce warsztatowej zdecydowanie najczęściej stosuje się jednak specjalny przyrząd do mierzenia skoku gwintu, czyli tzw. grzebień gwintowy.

Jest to zestaw płytek z wyprofilowanymi zębami, które przykłada się do gwintu. Jeśli zęby idealnie pasują do jego kształtu, oznacza to właściwy skok. To metoda bardzo szybka i dokładna. W zakładach produkcyjnych stosuje się ją niemal standardowo.

Warto też pamiętać, że dokładny pomiar gwintu ma ogromne znaczenie dla trwałości połączeń. Zbyt duży luz może powodować drgania i poluzowanie śruby. A zbyt mały – uszkodzenie gwintu podczas montażu.

Jeśli chcesz lepiej zrozumieć różnice między typami gwintów, sprawdź także artykuł, w którym tłumaczymy czym różni się gwint metryczny od calowego. Wyjaśniamy tam najważniejsze różnice i pokazujemy, jak je łatwo rozpoznać.

Jak zmierzyć gwint wewnętrzny w nakrętce lub otworze?

Pomiar gwintu wewnętrznego wygląda trochę inaczej niż w przypadku śruby. W tym przypadku sprawdza się średnicę otworu oraz dopasowanie skoku gwintu.

Najprostsza metoda polega na użyciu:

• suwmiarki,
• sprawdzianu gwintowego,
• dopasowanej śruby wzorcowej.

Proces wygląda następująco. Najpierw należy zmierzyć średnicę otworu suwmiarką przy użyciu szczęk wewnętrznych. Następnie warto sprawdzić skok gwintu, używając grzebienia gwintowego.

Często stosuje się też metodę dopasowania. Polega ona na tym, że do gwintu wewnętrznego wkłada się śrubę o znanym parametrze. Jeśli wchodzi płynnie i bez luzów – gwint jest prawidłowy. Sugerujemy jednak zachować ostrożność. Jeśli śruba zaczyna się klinować, nie należy jej dokręcać na siłę. Można w ten sposób uszkodzić gwint wewnętrzny, zwłaszcza w aluminium lub cienkiej blasze.

W takich konstrukcjach często stosuje się śruby wciskane, które tworzą trwały gwint w materiale bez konieczności dodatkowego gwintowania. To rozwiązanie popularne w produkcji obudów, elektroniki czy elementów maszyn.

W Steam często spotykamy się z sytuacją, w której ktoś próbuje dobrać element „na oko”. W praktyce nawet 0,2 mm różnicy potrafi zmienić cały typ gwintu. Dlatego zawsze lepiej wykonać dokładny pomiar.

Przyrząd do mierzenia gwintów. Kiedy warto użyć profesjonalnych narzędzi?

Jeśli często pracujesz z elementami złącznymi, dobrym pomysłem jest mieć pod ręką przyrząd do mierzenia gwintów. To naprawdę ułatwia pracę. I pozwala szybko sprawdzić parametry elementu, zanim trafi do montażu. Najpopularniejszym narzędziem jest oczywiście grzebień gwintowy. Niewielki, prosty w budowie, ale – naszym zdaniem – bardzo praktyczny w codziennej pracy.

Jego zalety są dość oczywiste:

• błyskawiczny pomiar skoku,
• wysoka dokładność,
• możliwość sprawdzenia gwintów metrycznych i calowych.

Profesjonalne zestawy zawierają zazwyczaj od 20 do nawet 50 płytek pomiarowych. Dzięki temu można sprawdzić większość popularnych gwintów stosowanych w przemyśle czy warsztatach.

W produkcji wykorzystuje się także inne narzędzia pomiarowe:

• mikrometry gwintowe,
• projektory pomiarowe,
• sprawdziany pierścieniowe.

To jednak sprzęt stosowany głównie w kontroli jakości albo w bardziej zaawansowanych procesach produkcyjnych.

Z naszego doświadczenia w Steam wynika, że w wielu warsztatach w zupełności wystarcza prosty zestaw: suwmiarka i grzebień gwintowy. Taki komplet pozwala szybko sprawdzić parametry gwintu jeszcze przed montażem. Ma to szczególne znaczenie wtedy, gdy montowane są elementy takie jak śruba ze stali nierdzewnej. Tego typu elementy często pracują w środowisku narażonym na wilgoć albo trudniejsze warunki eksploatacji.

Dokładny pomiar pomaga uniknąć sytuacji, w której element zostaje uszkodzony podczas dokręcania albo zwyczajnie nie pasuje do przygotowanego gwintu.

Jak dobrać odpowiedni element po pomiarze gwintu?

Gdy znasz już średnicę i skok gwintu, można przejść do kolejnego kroku – czyli dobrania właściwego elementu złącznego. W praktyce nie chodzi jednak tylko o sam gwint. Trzeba zwrócić uwagę jeszcze na kilka rzeczy.

Najczęściej dopasowuje się trzy podstawowe parametry:

• rozmiar gwintu,
• materiał śruby,
• zabezpieczenie antykorozyjne.

W wielu konstrukcjach stosuje się śruby ze stali kwasowej. Dobrze sprawdzają się w miejscach, gdzie elementy mają kontakt z wilgocią, chemikaliami albo trudnym środowiskiem pracy. W innych sytuacjach lepszym wyborem są śruby w ocynku ogniowym. Warstwa cynku zapewnia bardzo dobrą ochronę przed korozją, zwłaszcza gdy elementy pracują na zewnątrz.

Jak widać, dobór elementu zależy nie tylko od gwintu. Równie ważne jest środowisko, w którym będzie pracować połączenie. Dlatego – naszym zdaniem – warto korzystać z doświadczenia specjalistów.

Steam działa jako dystrybutor elementów złącznych, dzięki czemu w jednym miejscu można dobrać zarówno właściwy typ gwintu, jak i odpowiedni materiał elementu. W praktyce często wystarczy podać kilka podstawowych informacji. Na przykład:

• średnicę gwintu,
• skok,
• zastosowanie.

Na tej podstawie można już dobrać właściwy element konstrukcyjny. I właśnie dlatego dokładny pomiar gwintu jest pierwszym krokiem do trwałego i bezpiecznego połączenia. Nawet najlepsza śruba nie spełni swojej roli, jeśli parametry gwintu nie będą ze sobą zgodne.

Najczęstsze błędy przy pomiarze gwintów

Pomiar gwintu w praktyce – wiedza w pigułce

Na koniec warto zebrać najważniejsze informacje w jednym miejscu. Pomiar gwintu nie jest skomplikowany, ale wymaga sprawdzenia kilku podstawowych parametrów. Dzięki temu można uniknąć problemów z dopasowaniem elementów i uszkodzenia połączeń.

• Zawsze sprawdzaj dwa parametry gwintu – średnicę oraz skok. Sama średnica nie wystarczy, ponieważ elementy o tej samej średnicy mogą mieć różny skok.
• Suwmiarka to najprostsze narzędzie pomiarowe – pozwala szybko sprawdzić średnicę śruby i w przybliżeniu określić skok gwintu.
• Skok gwintu to odległość między zwojami – w gwintach metrycznych może być standardowy, drobny lub bardzo drobny.
• Do dokładnego pomiaru skoku najlepiej użyć grzebienia gwintowego – to szybkie i bardzo praktyczne narzędzie stosowane w warsztatach i produkcji.
• Gwint wewnętrzny mierzy się inaczej niż zewnętrzny – zwykle sprawdza się średnicę otworu, skok gwintu oraz dopasowanie śruby wzorcowej.
• Profesjonalne pomiary wykonuje się specjalistycznymi narzędziami – np. mikrometrami gwintowymi, projektorami pomiarowymi lub sprawdzianami pierścieniowymi.
• Dobór elementu złącznego zależy nie tylko od gwintu – ważny jest także materiał śruby i jej zabezpieczenie przed korozją.

Dokładny pomiar gwintu to niewielki wysiłek, który pozwala uniknąć wielu problemów podczas montażu. W praktyce kilka minut pomiaru może oszczędzić sporo czasu i kosztów przy późniejszej naprawie lub wymianie elementów.
