Trwałe mocowanie elementów metalowych, takich jak sworznie bolce czy trzpienie do blach i płyty o różnej grubości, to czynność niezbędna w wielu gałęziach przemysłu i usług. Bez techniki przypawania nie byłoby urządzeń grzewczych, instalacji wentylacyjnych, a nawet wielu sprzętów AGD. Na skalę przemysłową wykorzystuje się tę technikę do budowy samolotów, samochodów czy okrętów. Sprawdź, jak działa podstawowe urządzenie do łączenia kołków z elementami stalowymi, czyli zgrzewarka kondensatorowa.

Jak działa zgrzewarka kondensatorowa? Poznaj najważniejsze zasady

Zgrzewarka kondensatorowa to urządzenie, które wykorzystuje energię elektryczną zgromadzoną w kondensatorach do błyskawicznego połączenia dwóch elementów metalowych. Proces opiera się na cyklu ładowania i rozładowania: najpierw zasilacz ładuje kondensatory do wysokiego napięcia (np. 500 V), a następnie – za pomocą tyrystora lub tranzystora IGBT – energia ta jest w ułamku sekundy uwalniana w postaci impulsu prądu o bardzo wysokim natężeniu, rzędu kilku–kilkudziesięciu kiloamperów.

W chwili rozładowania, prąd przepływa przez miejsce styku dwóch metalowych części umieszczonych między elektrodami. Wysoka gęstość prądu powoduje intensywne lokalne nagrzanie metalu, aż do momentu jego stopienia. Elektrody jednocześnie wywierają docisk, co sprawia, że połączenie formuje się pod wpływem temperatury i siły, tworząc trwały i jednolity zgrzew.

Po zgrzaniu, układ chłodzenia (woda lub olej) odprowadza nadmiar ciepła, a system pomiarowy i sterujący monitoruje cały proces – od napięcia kondensatorów po siłę docisku i temperaturę. Dzięki takiej konstrukcji zgrzewarka kondensatorowa umożliwia precyzyjne, powtarzalne i bardzo szybkie łączenie metali, nawet w cyklach liczonych w milisekundach. To czyni ją idealnym rozwiązaniem dla masowej produkcji i zadań wymagających dużej dokładności.

Jakie elementy łączy się zgrzewarką kondensatorową?

Zgrzewarka kondensatorowa to niezastąpione narzędzie wszędzie tam, gdzie liczy się precyzja, szybkość i powtarzalność procesu zgrzewania. Dzięki błyskawicznym impulsom prądu możliwe jest łączenie cienkich blach bez ryzyka ich deformacji, co czyni to urządzenie idealnym rozwiązaniem w produkcji seryjnej, elektronice, motoryzacji czy przemyśle AGD. Krótki czas zgrzewu, liczony w milisekundach, znacząco przyspiesza cykl pracy i pozwala osiągać wysoką wydajność.

CD to symbol oznaczający metodę zgrzewania kondensatorowego, która jest stosowana do łączenia z bazą elementów o średnicy do 12mm. Również grubość blachy, do której mocuje się dodatkowy element, nie powinna przekraczać 3 mm. Dlatego zgrzewarka kondensatorowa, której budowa jest bardzo prosta, znajduje szerokie zastosowanie także w małych warsztatach. Przy jej pomocy można łączyć nie tylko stal nierdzewną i zwykłą, ale także elementy aluminiowe.

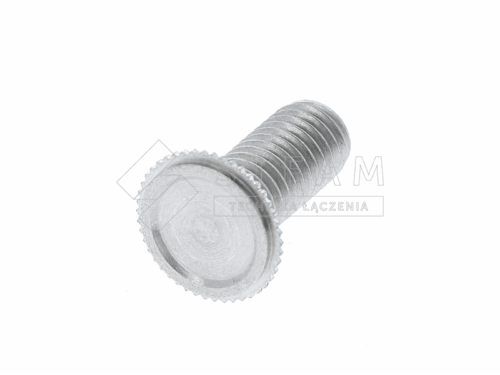

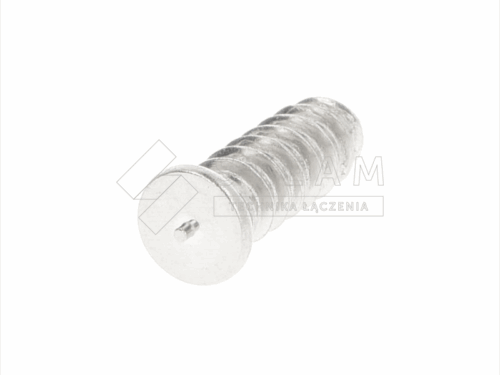

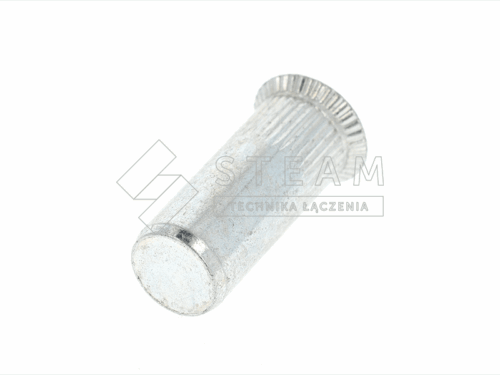

Elementy do zgrzewania kondensatorowego to najczęściej drobne detale metalowe, które muszą zostać trwale połączone z cienkimi blachami bez ryzyka ich odkształcenia. W praktyce są to m.in. śruby, tuleje, bolce, kołki gwintowane, nakrętki, piny czy trzpienie, które przy pomocy zgrzewarki kondensatorowej mocuje się do blach stalowych, nierdzewnych lub aluminiowych.

Zgrzewarka kondensatorowa w praktyce – jak wygląda proces krok po kroku?

Metoda przypawania kondensatorowego to odmiana spawania łukowego, wykorzystująca gwałtowny przepływ prądu i łuk elektryczny do trwałego połączenia elementów metalowych. Urządzenie składa się z korpusu i pistoletu roboczego, w którym umieszcza się trzpień. Po dotknięciu trzpienia do blachy następuje wyładowanie z kondensatora – końcówka detalu nadtapia się i trwale łączy z podłożem. Cały proces trwa zaledwie kilka milisekund i zapewnia wyjątkową trwałość oraz estetykę zgrzewu.

Nowoczesne modele wyposażone są w wydajne przewody, solidne uzwojenie i precyzyjną regulację – zarówno mechaniczną, jak i elektroniczną. Dzięki prostej obsłudze zgrzewarki kondensatorowe zyskują popularność także wśród amatorów. Ich szybkość działania i minimalny wpływ cieplny sprawiają, że nadają się do pracy nawet z najcieńszymi blachami, bez ryzyka przepalenia czy deformacji materiału.

Zgrzewarka kondensatorowa – schemat działania urządzenia

Zgrzewarka kondensatorowa działa w oparciu o prosty, lecz precyzyjnie zsynchronizowany cykl energetyczny. Jej sercem jest bank kondensatorów, które są ładowane do wysokiego napięcia (zwykle w zakresie 300–600 V) za pomocą transformatora i prostownika. Po osiągnięciu zaprogramowanego poziomu napięcia, następuje błyskawiczne rozładowanie energii przez klucz przełączający (tyrystor lub IGBT), który kieruje impuls prądu o bardzo wysokim natężeniu – nawet do 30 kA – do elektrod stykających się z metalowymi powierzchniami. W miejscu styku dochodzi do intensywnego nagrzania i stopienia metalu, co skutkuje utworzeniem trwałego połączenia zgrzewanego. Cały proces trwa zaledwie kilka–kilkanaście milisekund, a system docisku oraz chłodzenia dba o jakość i bezpieczeństwo zgrzewu.

Poszczególne bloki urządzenia – transformator, prostownik, kondensatory, układ sterowania i chłodzenia – tworzą logiczny, zamknięty łańcuch, w którym każda faza jest kluczowa dla uzyskania precyzyjnego i powtarzalnego efektu zgrzewania. Przedstawienie tego procesu w postaci uproszczonego schematu blokowego ułatwia zrozumienie zasady działania zgrzewarki kondensatorowej zarówno laikom, jak i osobom technicznym.

Na co zwrócić uwagę przed zakupem zgrzewarki kondensatorowej?

Zanim zdecydujesz sie na zakup sprzętu, zapoznaj się z właściwościami zgrzewarki kondensatorowej i zastanów się, do czego będzie najczęściej używana. Na rynku są dostępne zaawansowane modele o dużej pojemności kondensatora i kilku wymiennych końcówkach, które pozwalają na wykonanie nawet najtrudniejszych zadań. Jednak do zastosowania w małym warsztacie wystarczy sprzęt o pojemności 30-90 000 μF (sprawdź w instrukcji), który radzi sobie z kołkami w zakresie od 2 do 10 mm.

Urządzenie działa na zasadzie rozładowania kondensatorów, dlatego ogromne znaczenie ma zapewnienie szybkiej drogi przepływu prądu. Dlatego ważne jest to, jaki przewód do zgrzewarki załączono w zestawie. Przy wyborze warto zwrócić uwagę również na ergonomię pistoletu i szybki czas przyspawania, dzięki któremu nawet na cienkiej blasze nie zostaną ślady po przeciwnej stronie.

Najważniejsze informacje o zgrzewarce kondensatorowej – dawka wiedzy w skrócie

• Zasada działania: Ładowanie kondensatorów → impuls prądu → stopienie metalu → trwałe połączenie.
• Czas zgrzewu: Ekstremalnie krótki – zaledwie kilka milisekund.
• Zgrzewane elementy: Kołki, trzpienie, sworznie, tuleje, piny, gwinty – do cienkich blach stalowych, nierdzewnych i aluminiowych.
• Zastosowanie: Przemysł motoryzacyjny, lotniczy, AGD, wentylacja, elektronika, warsztaty.
• Budowa urządzenia: Transformator, prostownik, bank kondensatorów, pistolet roboczy, układ sterujący i chłodzący.
• Zalety: Brak deformacji, wysoka powtarzalność, precyzja, prostota obsługi.
• Parametry: Napięcie 300–600 V, prąd do 30 kA, pojemność kondensatorów 30–90 000 µF (dla warsztatów).
• Zakup: Zwróć uwagę na przewody, regulację parametrów i ergonomię pistoletu.
