Pełny gwint sprawdza się przede wszystkim w cienkich pakietach, otworach gwintowanych i połączeniach wymagających regulacji. Częściowy wybierz wtedy, gdy gładki trzpień ma przenosić ścinanie, prowadzić elementy albo chronić ścianki otworu przed naciskiem zwojów. Nie decyduje więc sama długość śruby, lecz sposób pracy całego połączenia. Różnica widoczna na pierwszy rzut oka ma konkretne skutki mechaniczne. W tym poradniku sprawdzisz, jak zachowują się oba warianty, gdzie powinien rozpoczynać się gwint i jakie dane skontrolować przed zamówieniem elementów.

Czym różni się śruba z pełnym gwintem od śruby z częściowym gwintem?

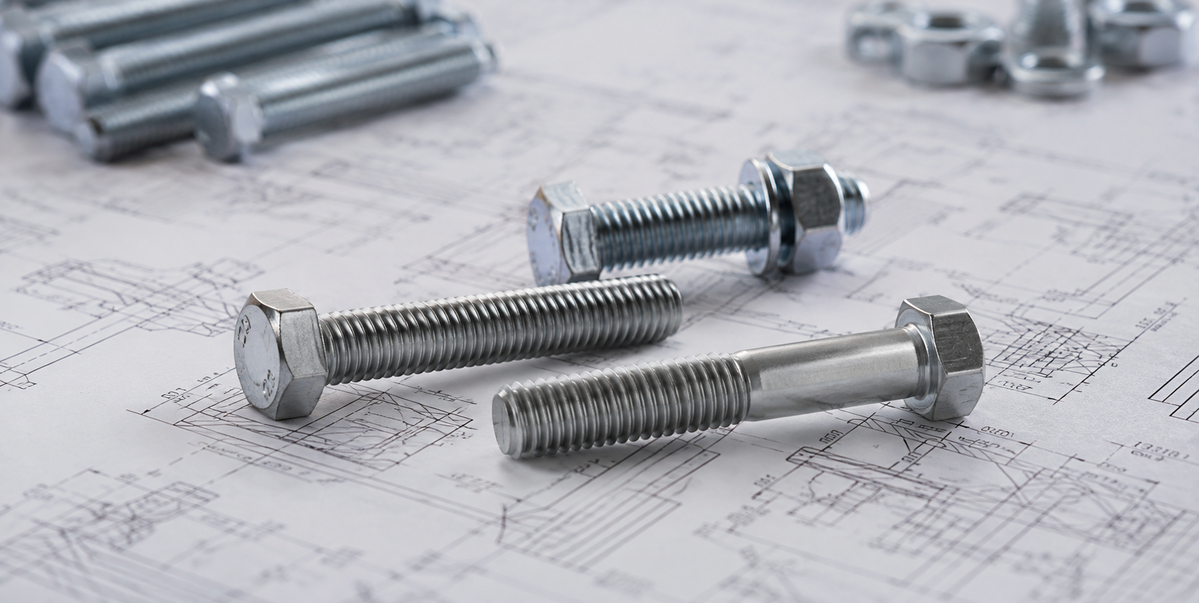

Śruba z pełnym gwintem ma zwoje na niemal całej długości roboczej pod łbem, natomiast wariant częściowy posiada dodatkowo gładki odcinek trzpienia. Ten fragment nie jest przypadkowy. Może przechodzić przez łączone części, współpracować ze ścianką otworu i przenosić obciążenia poprzeczne.

W oznaczeniach handlowych określenia „pełny” i „częściowy” bywają stosowane dość swobodnie. Dlatego w STEAM sugerujemy, aby przed zakupem sprawdzić nie tylko średnicę i długość całkowitą, lecz także długość gwintu oznaczaną jako b. Dwie śruby M12 × 80 tej samej klasy mogą mieć inny odcinek gładki, a przez to inaczej pracować w gotowym złączu.

Przy składaniu zamówienia sprawdź:

• normę wykonania, ponieważ określa geometrię elementu,
• średnicę nominalną d i długość całkowitą l,
• długość części gwintowanej b,
• klasę własności, materiał oraz powłokę,
• położenie gwintu względem otworów i podkładek.

Sama nazwa produktu nie wystarcza. O ostatecznym zastosowaniu decydują wymiary z tabeli normowej oraz geometria konkretnego połączenia.

Nie wiesz, jaki wymiar zapewni prawidłowy docisk i zazębienie gwintu? Zobacz, jak dobrać długość śruby do grubości łączonych elementów i rodzaju połączenia. Dzięki temu unikniesz zbyt krótkiego zazębienia lub niewłaściwego położenia gwintu.

Kiedy śruba z pełnym gwintem będzie właściwym wyborem?

Pełny gwint wybierz wtedy, gdy potrzebujesz dużego zakresu skręcania, montujesz cienkie elementy albo wkręcasz śrubę bezpośrednio w nagwintowany korpus. Nakrętka może wówczas pracować w wielu położeniach, dlatego jedna długość obsłuży pakiety o nieco różnych grubościach.

Takie rozwiązanie jest często stosowane w uchwytach, obejmach, pokrywach, lekkich konstrukcjach i zespołach regulowanych. Sprawdza się również wtedy, gdy chcesz ograniczyć liczbę wariantów przechowywanych w magazynie. Trzeba jednak pamiętać, że dodatkowe zwoje znajdujące się poza nakrętką lub otworem nie zwiększają nośności połączenia.

Pełny gwint ma uzasadnienie, gdy:

• łączysz cienkie blachy lub profile,
• grubość pakietu może się zmieniać,
• używasz otworu gwintowanego zamiast nakrętki,
• połączenie przenosi głównie obciążenie osiowe,
• trzpień nie pełni funkcji prowadzącej ani łożyskowej.

W otworze gwintowanym kontroluj rzeczywistą liczbę pełnych zwojów. Popularna zasada zazębienia równego jednej średnicy śruby jest tylko orientacyjna. W aluminium, żeliwie lub tworzywie może być potrzebna większa długość, ponieważ gwint wewnętrzny jest słabszy od stalowej śruby.

Zwróć też uwagę na dno otworu ślepego. Zbyt długi element może zatrzymać się na stożku pozostawionym przez wiertło, zanim dociśnie mocowaną część. W przypadku powierzchni narażonych na wodę, chlorki lub środki chemiczne dobrym kierunkiem mogą być śruby kwasoodporne, ale ich materiał nie usuwa błędów związanych ze zbyt krótkim zazębieniem.

Kiedy śruba z częściowym gwintem lepiej przeniesie obciążenie?

Częściowy gwint wybierz, gdy gładki trzpień ma przechodzić przez łączone elementy i znaleźć się w płaszczyźnie ścinania. Pełna średnica trzpienia zwiększa powierzchnię kontaktu, a brak zwojów ogranicza miejscowe naciski na otwór.

Dla śruby M12 pole przekroju gładkiego trzpienia wynosi około 113,1 mm², a pole przekroju naprężeniowego gwintu zgrubnego – około 84,3 mm². Różnica sięga 25%, jednak nie oznacza automatycznie takiego samego wzrostu nośności. Pokazuje natomiast, dlaczego położenie gwintu trzeba uwzględnić w obliczeniach.

Wariant częściowy sugerujemy do:

• połączeń zakładkowych i widełkowych,
• mechanizmów przegubowych,
• grubych pakietów blach i profili,
• tulei oraz łożysk ślizgowych,
• połączeń narażonych na przesunięcia poprzeczne.

Gładki odcinek powinien obejmować grubość pakietu, ale nie może wejść w nakrętkę i zablokować jej przed uzyskaniem docisku. Uwzględnij więc podkładki, tolerancje części oraz wybieg gwintu.

Pamiętaj też, że standardowy trzpień nie zastąpi kołka ustalającego. Jeśli potrzebujesz precyzyjnego pozycjonowania i małego luzu, zastosuj trzpień o kontrolowanej tolerancji lub osobny element ustalający.

Nie tylko długość gwintu wpływa na sposób pracy połączenia. Poznaj rodzaje śrub i sprawdź, który wariant najlepiej odpowiada konkretnemu zastosowaniu. Właściwy wybór ułatwi montaż i zapewni trwałość złącza.

Czy śruba imbusowa z pełnym gwintem zawsze pasuje do otworu gwintowanego?

Nie – napęd imbusowy opisuje kształt gniazda w łbie, a nie długość gwintu ani przydatność elementu do danego złącza. Klasyczna śruba z łbem walcowym i gniazdem sześciokątnym jest najczęściej wykonywana według ISO 4762, lecz zakres części gwintowanej może zależeć od jej długości.

Śruba imbusowa z pełnym gwintem dobrze sprawdza się w ciasnych zespołach maszynowych, pokrywach, uchwytach oraz korpusach, do których klucz można wprowadzić od góry. Przed montażem sprawdź jednak głębokość otworu, długość pełnych zwojów oraz przestrzeń potrzebną na wybieg gwintu.

W katalogu zweryfikuj:

• normę i rodzaj łba,
• długość mierzoną od powierzchni pod łbem,
• wymiar części gwintowanej,
• klasę własności,
• głębokość i materiał otworu,
• powierzchnię oporową pod łbem.

Jeżeli mocowany element ma być precyzyjnie pozycjonowany, zwykła śruba imbusowa nie powinna przejmować funkcji kołka. Lepszym układem jest rozdzielenie zadań: kołek odpowiada za ustalenie i obciążenia poprzeczne, a śruba zapewnia docisk.

W środowisku wilgotnym lub przy montażu na zewnątrz można zastosować śruby imbusowe nierdzewne, o ile ich gatunek, właściwości mechaniczne i warunki pracy odpowiadają projektowi. Sama odporność na korozję nie przesądza bowiem o nośności ani prawidłowej długości gwintu.

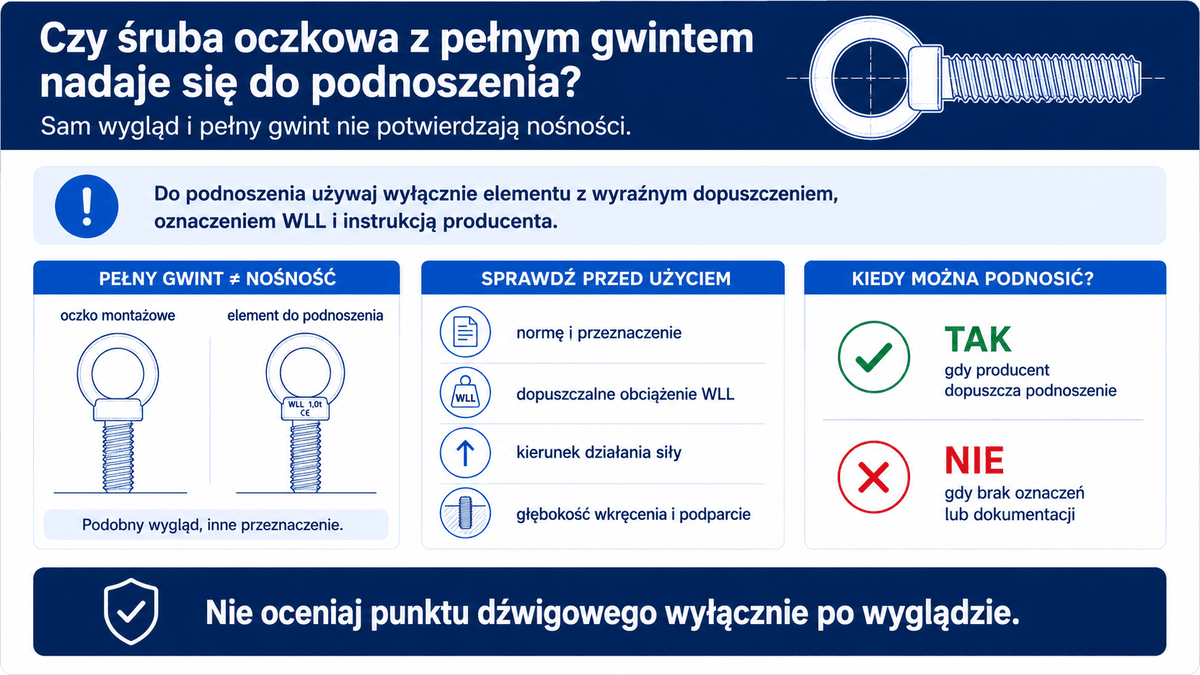

Czy śruby oczkowe z pełnym gwintem można stosować do podnoszenia?

Nie każda śruba zakończona oczkiem jest dopuszczona do podnoszenia ładunków. Pełny gwint pozwala regulować położenie albo zapewnić odpowiednią głębokość wkręcenia, ale nie potwierdza nośności ucha.

Pod jedną nazwą handlową mogą występować elementy o całkowicie różnych funkcjach. Śruby oczkowe z pełnym gwintem bywają używane jako ściągi, mocowania linek lub części mechanizmów. Z kolei elementy według DIN 444 pracują między innymi w przegubach i obejmach, a ich tabela wymiarowa określa konkretną długość gwintu.

Przed zastosowaniem oczka sprawdź:

• normę oraz przeznaczenie produktu,
• oznaczenie dopuszczalnego obciążenia roboczego WLL,
• dozwolony kierunek działania siły,
• wymaganą głębokość wkręcenia,
• podparcie powierzchni oporowej,
• możliwość pracy przy obciążeniu bocznym lub kątowym.

Zwykłego oczka montażowego nie wolno traktować jako punktu dźwigowego wyłącznie na podstawie jego wyglądu. W zastosowaniach związanych z podnoszeniem potrzebny jest produkt z właściwym dopuszczeniem, identyfikowalnością i instrukcją producenta.

Podobną ostrożność zachowaj przy elementach specjalnych. Przykładowo śruby wciskane są osadzane w materiale w inny sposób niż typowa śruba z nakrętką, dlatego nie należy przenosić na nie zasad doboru wyłącznie na podstawie długości widocznego gwintu.

Dobór gwintu to nie wszystko – znaczenie ma również prawidłowe rozłożenie nacisku. Zobacz, jak dobrać podkładki pod śruby do rodzaju połączenia i warunków pracy. Odpowiedni wariant zabezpieczy powierzchnię i pomoże utrzymać trwały docisk.

Jak dobrać rodzaj i długość gwintu bez ryzyka błędu?

Najpierw określ funkcję śruby i rodzaj obciążenia, a dopiero później dobierz długość oraz wariant gwintu. Nie zaczynaj od rozmiaru dostępnego w magazynie.

Sprawdź kolejno:

• sposób pracy śruby – zaciskanie lub prowadzenie elementów,
• rodzaj obciążeń i położenie płaszczyzn ścinania,
• grubość pakietu razem z podkładkami,
• wymaganą długość zazębienia,
• normę, klasę własności, powłokę i warunki pracy.

Przy obciążeniu ścinającym wybierz śrubę z częściowym gwintem, aby gładki trzpień znalazł się w płaszczyźnie ścinania. Pełny gwint sprawdzi się lepiej przy cienkich elementach, regulacji i wkręcaniu śruby w korpus. Złącza narażone na obciążenia zmienne wymagają dodatkowych obliczeń.

Materiał i powłokę dobierz po ustaleniu geometrii. Śruby cynkowane ogniowo dobrze znoszą warunki zewnętrzne, ale powłoka wpływa na tarcie i współpracę gwintu. Moment dokręcania zawsze sprawdzaj w zaleceniach producenta.

Dobra specyfikacja powinna obejmować normę, średnicę, długość, klasę własności, materiał lub powłokę oraz długość części gwintowanej. Samo oznaczenie M12 × 80 nie określa położenia gwintu.

W STEAM jako dystrybutor elementów złącznych pomagamy dopasować śruby do obciążeń, grubości pakietu i środowiska pracy. Przekazanie rysunku połączenia ogranicza ryzyko wyboru elementu, który pasuje wymiarowo, ale nie odpowiada funkcji konstrukcji.

Pełny czy częściowy gwint? Najważniejsze wnioski

Wybór rodzaju gwintu zależy przede wszystkim od funkcji śruby i sposobu obciążenia połączenia. Nie wystarczy kierować się samą średnicą oraz długością elementu.

• Pełny gwint sprawdza się przy cienkich pakietach, regulacji i otworach gwintowanych.
• Częściowy gwint wybierz, gdy gładki trzpień ma przenosić ścinanie lub prowadzić elementy.
• Gwint nie powinien znajdować się w płaszczyźnie ścinania, jeśli można tego uniknąć.
• Długość śruby oblicz razem z grubością podkładek i wymaganym zazębieniem gwintu.
• Przed zakupem sprawdź normę, klasę własności, materiał, powłokę oraz długość części gwintowanej.
• W połączeniach odpowiedzialnych uwzględnij także obciążenia zmienne, tolerancje i moment dokręcania.

Prawidłowo dobrana śruba nie tylko pasuje wymiarowo, ale również odpowiada warunkom pracy konstrukcji. W razie wątpliwości przekaż specjaliście rysunek połączenia – ułatwi to wybór właściwego wariantu.
