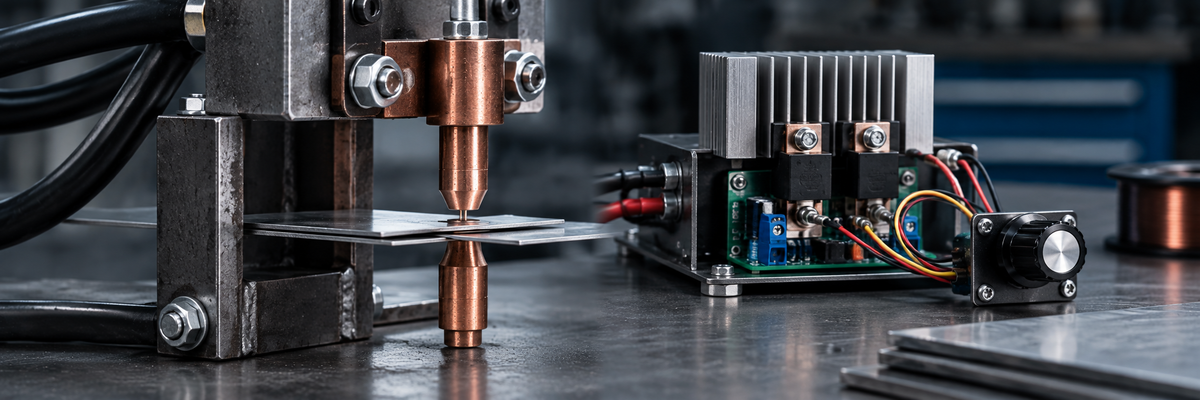

Zgrzewarka do elementów metalowych nie jest po prostu urządzeniem, które ma dostarczyć jak najwięcej ciepła. Liczy się odpowiednia energia przekazana w bardzo krótkim czasie, właściwy przebieg prądu, ruch pistoletu oraz docisk elementu. Dopiero kontrola całego cyklu pozwala uzyskać mocne i powtarzalne połączenie bez niepotrzebnego przegrzewania czy deformowania blachy.

Jeżeli zastanawiasz się, jak zrobić zgrzewarkę lub jak powinien działać jej sterownik, najpierw poznaj architekturę profesjonalnego układu zgrzewania. W STEAM sugerujemy właśnie takie podejście – zamiast zaczynać od transformatora i elektroniki, najpierw określ technologię, rodzaj elementu, materiał oraz wymagany zakres pracy urządzenia.

Jak zrobić zgrzewarkę do metalu i z jakich elementów powinien składać się taki układ?

Profesjonalny system do zgrzewania metalu składa się ze źródła energii, układu sterowania, toru wysokoprądowego, pistoletu zgrzewającego oraz przewodów roboczych i powrotnych. Każdy z tych elementów wpływa na jakość złącza, dlatego samo źródło dużego prądu nie tworzy jeszcze sprawnej zgrzewarki.

W przypadku kołków, bolców, trzpieni czy gwoździ mocowanych do blachy źródłem może być układ kondensatorowy albo rozwiązanie transformatorowe. Sterownik koordynuje natomiast kolejne etapy cyklu. W praktyce system obejmuje:

• źródło energii, które zapewnia parametry wymagane przez wybraną metodę,
• tor mocy, przystosowany do krótkotrwałych, bardzo dużych obciążeń prądowych,
• sterownik procesu, odpowiadający za gotowość, wyzwolenie i kolejność operacji,
• pistolet zgrzewający, który pozycjonuje element i realizuje odpowiedni ruch oraz docisk,
• przewód roboczy i powrotny, zamykające obwód prądowy,
• układy bezpieczeństwa i diagnostyki, które blokują cykl przy wykryciu nieprawidłowości.

Jeśli więc pytasz, jak zrobić zgrzewarkę do blachy, najpierw trzeba doprecyzować jej zadanie. W kontekście rozwiązań dostępnych w STEAM chodzi przede wszystkim o urządzenia pozwalające mocować do powierzchni blachy metalowe elementy zgrzewane. To zupełnie inne podejście niż próba skonstruowania prostego urządzenia wyłącznie z transformatora, przewodów i włącznika.

Nie zalecamy samodzielnej budowy toru mocy czy układu zasilanego z sieci. W urządzeniach kondensatorowych energia może pozostawać zmagazynowana również po odłączeniu zasilania. Bezpieczniejszym i bardziej przewidywalnym rozwiązaniem przemysłowym jest dobór kompletnej zgrzewarki oraz kompatybilnego pistoletu do konkretnego procesu.

Chcesz uporządkować podstawy przed wejściem w parametry urządzeń i sterowanie? Sprawdź, co to jest zgrzewanie i poznaj najważniejsze zasady łączenia metali za pomocą ciepła, prądu i docisku.

Jak działa zgrzewarka kondensatorowa i czym różni się od rozwiązania transformatorowego?

Zgrzewarka kondensatorowa najpierw magazynuje energię elektryczną, a następnie uwalnia ją w bardzo krótkim impulsie, natomiast rozwiązania transformatorowe pozwalają realizować inne charakterystyki prądowo-czasowe i sprawdzają się również przy cięższych zadaniach.

W układzie kondensatorowym zależność energii opisuje wzór E = ½ C U². Oznacza to, że energia zależy od pojemności banku kondensatorów oraz kwadratu napięcia. Zmiana napięcia nie przekłada się więc liniowo na ilość energii dostępną podczas zgrzewu. Sam proces może zachodzić w czasie liczonym w pojedynczych milisekundach.

Przy wyborze źródła zwróć uwagę na:

• średnicę zgrzewanego elementu i jego geometrię,
• materiał kołka oraz materiał bazowy,
• grubość blachy i ryzyko jej deformacji,
• wymaganą powtarzalność kolejnych zgrzewów,
• intensywność oraz cykl pracy urządzenia.

Dlatego na pytanie jaki transformator do zgrzewarki nie ma jednej prawidłowej odpowiedzi. Nie powinno się dobierać go wyłącznie na podstawie mocy znamionowej. Liczą się również wymagany przebieg prądu, czas procesu, średnica elementu oraz technologia zgrzewania.

W asortymencie STEAM znajdują się zgrzewarki kondensatorowe oraz transformatorowe, dlatego sugerujemy dobierać technologię do rzeczywistego zadania, a nie odwrotnie. Szczególnie przy produkcji seryjnej ważniejsza od maksymalnej dostępnej mocy jest powtarzalność każdego kolejnego cyklu.

Chcesz dokładniej poznać, skąd bierze się krótki impuls energii i jak wpływa na jakość złącza? Sprawdź, jak działa zgrzewarka kondensatorowa i zobacz, na czym polega jej praca przy zgrzewaniu metalowych elementów.

Jak zrobić sterownik do zgrzewarki i czym powinien naprawdę sterować?

Sterownik zgrzewarki powinien działać jak automat zarządzający całym cyklem, a nie jak prosty timer włączający prąd na określony czas. Musi sprawdzić warunki początkowe, przygotować źródło energii, zsynchronizować impuls z pistoletem, zakończyć cykl oraz wykryć ewentualne nieprawidłowości.

Logikę pracy można przedstawić prosto: START → sprawdzenie blokad → gotowość źródła → pozycjonowanie → wyzwolenie impulsu → docisk → kontrola zakończenia → READY. Właśnie ta kolejność pozwala ograniczyć sytuacje, w których energia zostaje podana w niewłaściwym momencie.

Dobry sterownik odpowiada przede wszystkim za:

• kontrolę poziomu energii przed rozpoczęciem cyklu,
• synchronizację czasu impulsu z ruchem pistoletu,
• kontrolę prądu, napięcia lub rzeczywistej energii procesu,
• utrzymanie prawidłowej sekwencji docisku i ruchu elementu,
• blokady bezpieczeństwa, np. przy błędzie lub braku gotowości urządzenia,
• diagnostykę nieudanego cyklu oraz integrację z automatyką produkcyjną.

W zgrzewaniu kondensatorowym sterownik musi dodatkowo rozpoznać, czy układ osiągnął wymagany poziom energii. Wyzwolenie cyklu przed osiągnięciem właściwego stanu może zaburzyć powtarzalność połączeń.

Uważamy też, że przy automatyzacji diagnostyka jest równie ważna jak samo wyzwalanie zgrzewu. Informacja o błędzie ładowania, braku zapłonu, przerwie w obwodzie czy odchyleniu parametrów pozwala szybciej znaleźć przyczynę problemu zamiast zmieniać nastawy metodą prób i błędów.

Chcesz lepiej poznać cały proces mocowania elementów do metalowej powierzchni? Sprawdź, jak przebiega zgrzewanie kołków i dowiedz się, od czego zależy trwałość oraz powtarzalność wykonanego połączenia.

Czy w zgrzewarce kontroluje się temperaturę, prąd i czas?

W zgrzewaniu metalowych kołków temperatura nie jest zwykle parametrem ustawianym bezpośrednio przez operatora. Jest skutkiem przepływu prądu, energii łuku, czasu procesu, rezystancji kontaktowej i szybkości odprowadzania ciepła przez materiał.

To ważne rozróżnienie. Zgrzewarka nie powinna po prostu „grzać mocniej”. Sterowanie ma doprowadzić do powstania odpowiedniego złącza w bardzo krótkim i powtarzalnym cyklu. Największe znaczenie mają:

• czas procesu, ponieważ zbyt krótki może prowadzić do niedostatecznego połączenia,
• energia, która musi odpowiadać elementowi i materiałowi bazowemu,
• przebieg oraz szybkość narastania prądu,
• ruch i docisk pistoletu,
• rezystancja oraz indukcyjność całego obwodu,
• geometria końcówki zgrzewanego elementu.

Za mała energia może oznaczać niedostateczne przetopienie i słabe połączenie. Z kolei nadmierna energia zwiększa ryzyko rozprysku, uszkodzenia powierzchni oraz odkształcenia cienkiej blachy. Podobnie działa nieprawidłowy docisk – może uniemożliwić prawidłowe osadzenie elementu albo wypchnąć ciekły metal ze strefy złącza.

Sugerujemy więc nie szukać jednej „temperatury zgrzewania”. W profesjonalnym procesie znacznie bardziej użyteczna jest odpowiedź na pytanie: jaką energię należy dostarczyć, w jakim czasie i przy jakiej sekwencji mechanicznej.

Przy produkcji seryjnej parametry zatwierdzone podczas prób powinny zostać zapisane. Dzięki temu kolejne partie można wykonywać w tych samych warunkach i szybciej wychwycić odchylenia procesu.

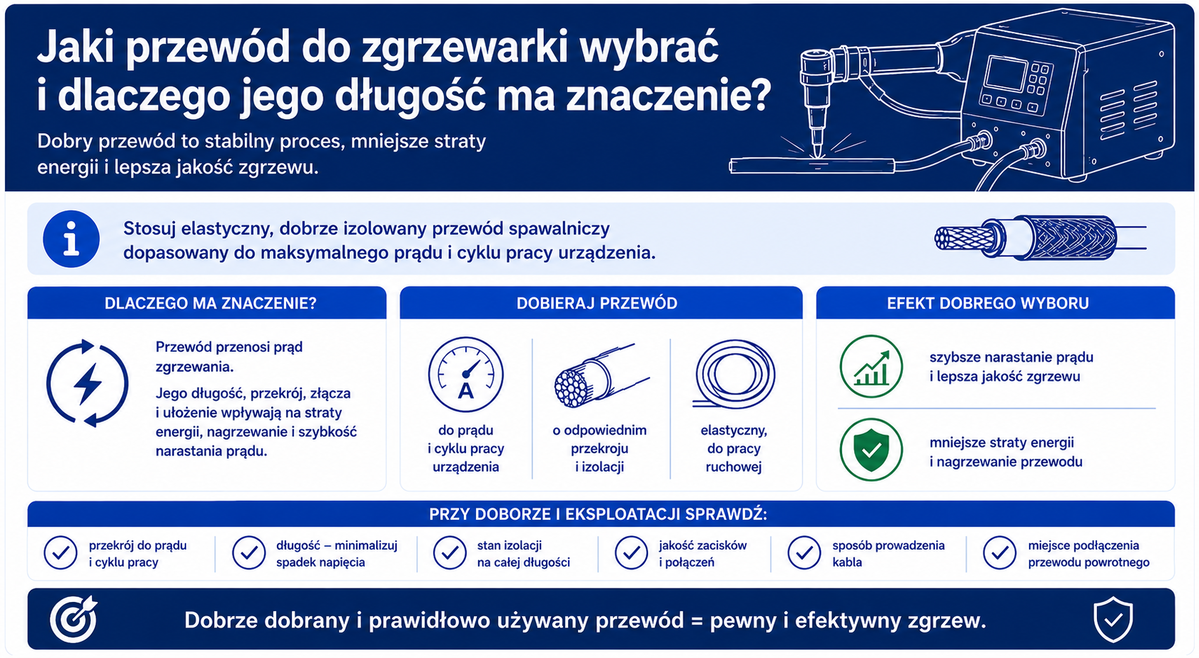

Jaki przewód do zgrzewarki wybrać i dlaczego jego długość ma znaczenie?

Do zgrzewarki należy stosować elastyczny i odpowiednio izolowany przewód spawalniczy o obciążalności dostosowanej do maksymalnego prądu oraz cyklu pracy urządzenia. Nie ma jednego przekroju przewodu, który będzie prawidłowy dla każdej zgrzewarki.

Przewód jest częścią obwodu, przez który przepływa prąd zgrzewania. Jego długość, przekrój, złącza oraz sposób ułożenia mogą wpływać na straty, nagrzewanie i – szczególnie w procesie impulsowym – przebieg prądu. Badania dotyczące zgrzewania kondensatorowego pokazują, że indukcyjność obwodu wpływa na szybkość narastania prądu oraz inicjację łuku.

Przy doborze i eksploatacji przewodów sprawdź:

• przekrój w odniesieniu do prądu i cyklu pracy urządzenia,
• długość przewodu i związany z nią spadek napięcia,
• stan izolacji na całej długości,
• jakość zacisków oraz pozostałych połączeń,
• sposób prowadzenia kabla bez zbędnych pętli,
• miejsce podłączenia przewodu powrotnego.

Luźne albo utlenione połączenie zwiększa rezystancję. Efektem mogą być straty energii, miejscowe nagrzewanie oraz nieregularne rezultaty kolejnych zgrzewów. Przewód powrotny również nie jest elementem drugorzędnym – powinien zapewniać pewny kontakt elektryczny możliwie blisko miejsca pracy.

Jeżeli kabel wyraźnie się nagrzewa, nie traktuj tego jako normalnego skutku dużej mocy. Przyczyną może być niewłaściwy przekrój, luźne połączenie, uszkodzenie albo przekroczenie dopuszczalnego cyklu pracy. Uszkodzonej izolacji nie należy naprawiać prowizorycznie ani zastępować przewodu spawalniczego przypadkowym przewodem instalacyjnym.

Jak dobrać zgrzewarkę do blachy, kołków i gwoździ, żeby uzyskać powtarzalne połączenie?

Dobór zgrzewarki rozpocznij od metody, rodzaju elementu, jego średnicy oraz materiału i grubości blachy, a dopiero później porównuj dostępne urządzenia. Maksymalna moc nie mówi jeszcze, czy konkretne źródło będzie odpowiednie do Twojego procesu.

W praktyce sugerujemy zachować następującą kolejność:

• określ metodę zgrzewania odpowiednią dla danego elementu,
• sprawdź materiał kołka, bolca lub gwoździa oraz materiał bazowy,
• ustal średnicę i geometrię części zgrzewanej,
• dobierz zgrzewarkę oraz kompatybilny pistolet do zgrzewania,
• rozpocznij próby od parametrów zalecanych dla urządzenia i elementu,
• wykonaj zgrzewy próbne na materiale odpowiadającym rzeczywistej produkcji,
• po zatwierdzeniu procesu zapisz parametry i kontroluj ich powtarzalność.

Właśnie dlatego profesjonalnej odpowiedzi na pytanie, jak zrobić zgrzewarkę, nie da się sprowadzić do schematu elektrycznego. Źródło energii, sterownik, przewody, pistolet i element zgrzewany tworzą jeden system. Zmiana jednego z tych elementów może zmienić rezultat mimo pozostawienia tych samych nastaw na panelu urządzenia.

Gdy zgrzew nie wychodzi prawidłowo, nie zwiększaj od razu energii. Kołek odpadający po obciążeniu może oznaczać niewłaściwą nastawę, ale również zanieczyszczoną powierzchnię, nieprawidłowy docisk, problem z pistoletem albo przewodem powrotnym. Duży rozprysk może z kolei wskazywać na nadmierną energię lub niewłaściwą sekwencję.

Jeśli urządzenie nie inicjuje cyklu, kołki odpadają albo kolejne połączenia wyraźnie różnią się jakością, sprawdź również dlaczego zgrzewarka nie zgrzewa. Pozwoli Ci oddzielić problem z nastawami od usterki przewodów, pistoletu czy samego urządzenia.

Przy pracy przemysłowej STEAM jako dostawca elementów złącznych i technologii łączenia może pomóc dobrać nie tylko elementy zgrzewane, ale również zgrzewarkę kondensatorową, urządzenie do kołków i gwoździ czy odpowiedni pistolet do zgrzewania kondensatorowego. Uważamy, że taki dobór całego systemu jest znacznie pewniejszy niż dopasowywanie kolejnych komponentów osobno – szczególnie tam, gdzie liczy się powtarzalność produkcji, trwałość złącza i ograniczenie przestojów.

Dobra zgrzewarka to kontrolowany proces – co zapamiętać?

Profesjonalne zgrzewanie metalu opiera się na kontroli energii, czasu, przebiegu prądu oraz pracy pistoletu, a nie na dostarczaniu maksymalnej mocy. Równie ważne są właściwie dobrane przewody, element zgrzewany i stabilne parametry kolejnych cykli.

• Zgrzewarkę dobieraj do technologii, średnicy elementu, materiału i grubości blachy, zamiast kierować się wyłącznie mocą urządzenia.
• Sterownik powinien kontrolować cały cykl zgrzewania – od sprawdzenia gotowości i wyzwolenia impulsu po docisk, zakończenie procesu i diagnostykę.

W zastosowaniach przemysłowych sugerujemy korzystanie z kompletnego, odpowiednio dobranego systemu zamiast samodzielnej budowy toru wysokoprądowego. STEAM oferuje rozwiązania do zgrzewania kołków, bolców i innych elementów metalowych, dzięki czemu urządzenie, pistolet oraz elementy zgrzewane można dopasować do konkretnego procesu.
