Zgrzewanie kondensatorowe to nowoczesna technologia, która pozwala łączyć metale w sposób niezwykle precyzyjny i szybki, bez ryzyka przegrzania czy deformacji materiału. Wykorzystuje energię zgromadzoną w kondensatorach, a cały proces trwa zaledwie ułamek sekundy. To rozwiązanie, które coraz częściej zastępuje tradycyjne metody spawania – szczególnie tam, gdzie liczy się dokładność, estetyka i powtarzalność połączeń. Jeśli chcesz zrozumieć, jak działa ten proces i dlaczego stał się standardem w wielu gałęziach przemysłu, ten artykuł pomoże Ci to uporządkować krok po kroku.

Zgrzewanie kondensatorowe – opis procesu krok po kroku, który warto znać

Na pierwszy rzut oka zgrzewanie kondensatorowe może wydawać się skomplikowane, ale gdy poznasz jego przebieg, szybko zrozumiesz, że to wyjątkowo logiczny i precyzyjny proces. Całość opiera się na wykorzystaniu energii zgromadzonej w kondensatorach, które przed samym momentem zgrzewania zostają naładowane do odpowiedniego napięcia – zwykle od kilkudziesięciu do ponad tysiąca woltów. W momencie wyzwolenia impulsu energia ta zostaje błyskawicznie rozładowana, co prowadzi do miejscowego nagrzania metalu w punkcie styku. Cały proces trwa zaledwie od 1 do 20 milisekund, co eliminuje ryzyko przegrzania materiału i pozwala zachować jego pierwotne właściwości.

Największą zaletą tej metody jest kontrola każdego etapu – od ładowania kondensatorów po moment zadziałania tyrystora mocy. Właśnie dzięki tej precyzji można uzyskać idealne połączenia bez deformacji, przypaleń czy odprysków. Cała energia pochodzi z wcześniejszego magazynowania, a nie z sieci w czasie procesu, dlatego zgrzewarka nie wymaga dużej mocy przyłączeniowej. To rozwiązanie docenią zarówno duże zakłady produkcyjne, jak i mniejsze firmy, które szukają technologii pozwalającej łączyć metalowe elementy do zgrzewania w sposób szybki, powtarzalny i ekonomiczny.

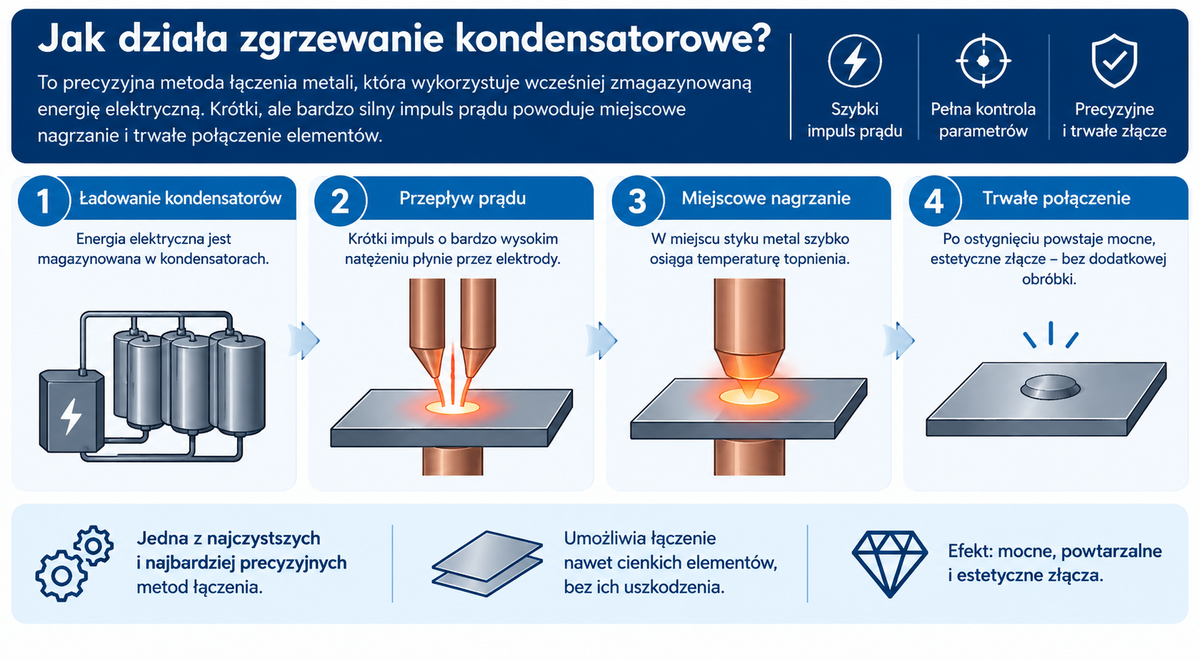

Jak działa zgrzewanie kondensatorowe i dlaczego jest tak precyzyjne?

Trudno znaleźć drugą technologię łączenia metali, która tak skutecznie łączy szybkość z pełną kontrolą nad parametrami procesu. Zasada działania opiera się na wyładowaniu zgromadzonej wcześniej energii elektrycznej poprzez elektrody, które stykają się z elementami przeznaczonymi do połączenia. Wysokie natężenie prądu – sięgające nawet kilkuset kiloamperów – powoduje natychmiastowe podgrzanie metalu w miejscu styku do temperatury topnienia. W tym samym momencie siła docisku sprawia, że materiały stapiają się ze sobą w sposób trwały i równomierny.

To właśnie krótki czas działania impulsu sprawia, że zgrzewanie kondensatorowe jest uznawane za jedną z najczystszych i najbardziej precyzyjnych metod łączenia . Energia nie ma czasu rozprzestrzenić się na sąsiednie obszary, więc materiał bazowy pozostaje nienaruszony. Dzięki temu z powodzeniem można łączyć nawet bardzo cienkie blachy czy delikatne elementy, co w klasycznym spawaniu byłoby niemożliwe. Efekt? Mocne, estetyczne i powtarzalne złącza, które nie wymagają dodatkowej obróbki.

Zgrzewanie kondensatorowe – opis zalet i praktyczne korzyści w produkcji

W nowoczesnych zakładach produkcyjnych liczy się nie tylko efekt końcowy, ale również powtarzalność, czas cyklu i koszty operacyjne. Właśnie w tych aspektach zgrzewanie kondensatorowe zdobyło tak silną pozycję. Proces jest błyskawiczny, co oznacza, że w ciągu jednej minuty można wykonać nawet kilkadziesiąt punktowych połączeń. Krótkie czasy wyładowania minimalizują wpływ ciepła na otaczający materiał, dzięki czemu nie dochodzi do odkształceń czy przebarwień – szczególnie ważnych w branżach, gdzie liczy się estetyka.

Poza jakością dużą zaletą jest również ekonomiczność całego procesu. Energia pobierana z sieci jest niska, ponieważ większość mocy pochodzi z kondensatorów naładowanych wcześniej. Co więcej, żywotność elektrod używanych do zgrzewania jest nawet kilkukrotnie wyższa niż w tradycyjnych metodach spawania, co przekłada się na realne oszczędności w utrzymaniu produkcji. W praktyce oznacza to, że proces jest nie tylko szybki, ale też tani i zrównoważony energetycznie – szczególnie w produkcji masowej.

W jakich branżach sprawdza się zgrzewanie kondensatorowe? Przegląd zastosowań

Ta technologia zyskała szerokie zastosowanie w wielu sektorach przemysłu – i to nie bez powodu. W branży motoryzacyjnej stosuje się ją do łączenia elementów karoserii, paneli czy mocowań wewnętrznych, gdzie liczy się lekkość i trwałość. W produkcji urządzeń AGD i elektroniki metoda ta pozwala na montaż drobnych elementów bez ryzyka ich przegrzania, co byłoby niemożliwe przy tradycyjnym spawaniu. Zgrzewanie kondensatorowe świetnie sprawdza się również w przemyśle lotniczym, gdzie precyzja i niska masa komponentów odgrywają kluczową rolę.

Co ważne, proces ten umożliwia łączenie metali o różnej grubości oraz różnym składzie chemicznym. Można więc z powodzeniem łączyć stal z aluminium, mosiądz z miedzią czy elementy do zgrzewania kondensatorowego z powłokami ochronnymi. To ogromne ułatwienie dla firm produkujących komponenty o zróżnicowanej strukturze materiałowej. Warto też dodać, że metoda jest ceniona w branży dekoracyjnej i jubilerskiej – wszędzie tam, gdzie liczy się czystość połączenia, brak odprysków i idealna powierzchnia po procesie.

Zgrzewanie kondensatorowe – opis parametrów i kluczowych ustawień technologicznych

O jakości złącza decydują w dużej mierze parametry elektryczne i mechaniczne procesu, dlatego ich odpowiednie ustawienie narzędzi do zgrzewania jest absolutnie kluczowe. Napięcie ładowania kondensatorów zwykle wynosi od 50 do 1300 V, natomiast natężenie prądu może sięgać nawet kilkuset kiloamperów. Właśnie ten krótki, intensywny impuls – trwający nie dłużej niż 20 milisekund – pozwala osiągnąć efekt zgrzania bez nadmiernego nagrzewania otoczenia.

Poza prądem i napięciem, istotne są także siła docisku oraz czas trwania impulsu. Siła rzędu kilku kiloniutonów zapewnia właściwe formowanie połączenia, a jednocześnie eliminuje ryzyko przesunięcia elementów. Z kolei prawidłowe chłodzenie – wodne lub olejowe – gwarantuje, że kolejne cykle zgrzewania będą przebiegać w stabilnych warunkach temperaturowych. Pamiętaj, że w tej technologii każdy parametr ma znaczenie – odpowiednia konfiguracja urządzenia to podstawa, by uzyskać powtarzalne, czyste i odporne złącza o wysokiej wytrzymałości.

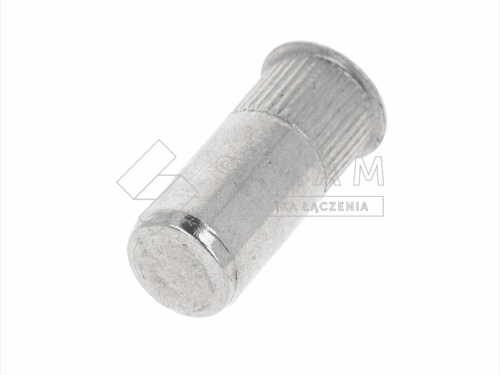

Odpowiednie ustawienie parametrów ma bezpośredni wpływ na jakość elementów, takich jak nakrętki do zgrzewania, które często wykorzystuje się w procesach przemysłowych. Precyzyjnie dobrane napięcie, prąd i siła docisku gwarantują ich trwałe połączenie z podłożem, bez deformacji gwintu czy uszkodzenia powierzchni. Dzięki temu elementy zachowują pełną funkcjonalność, a uzyskane złącza są solidne, estetyczne i odporne na obciążenia eksploatacyjne.

Porównanie: zgrzewanie kondensatorowe (CD) a łukowe (ARC)

Najważniejsze informacje

• Zgrzewanie kondensatorowe to nowoczesna metoda łączenia metali, wykorzystująca energię zgromadzoną w kondensatorach. Cały proces trwa od 1 do 20 milisekund, co pozwala uniknąć przegrzania materiału.
• Energia potrzebna do zgrzewania jest magazynowana przed procesem, dzięki czemu technologia wymaga niskiej mocy przyłączeniowej i jest bardziej ekonomiczna energetycznie niż tradycyjne spawanie.
• Kluczowe parametry to napięcie ładowania kondensatorów (50–1300 V), natężenie prądu (do kilkuset kiloamperów), czas impulsu oraz siła docisku rzędu kilku kiloniutonów.
• Krótkie impulsy prądowe zapewniają czyste, estetyczne i powtarzalne złącza bez deformacji i odbarwień, co ma znaczenie w branżach wymagających precyzji i wysokiej jakości.
• Technologia znajduje zastosowanie m.in. w motoryzacji, przemyśle AGD, elektronicznym, lotniczym i dekoracyjnym, gdzie istotne są trwałość, niska masa i estetyka połączeń.
• Zgrzewanie kondensatorowe pozwala łączyć różne materiały, takie jak stal, aluminium, miedź czy mosiądz, a także elementy pokryte powłokami ochronnymi.
• Odpowiednie ustawienie parametrów ma kluczowe znaczenie dla jakości elementów takich jak nakrętki do zgrzewania – zapewnia ich trwałe i bezpieczne połączenie z podłożem bez uszkodzenia gwintu.
• Technologia cechuje się wysoką powtarzalnością, niskimi kosztami eksploatacji i długą żywotnością elektrod, co czyni ją wydajnym i ekonomicznym rozwiązaniem dla produkcji seryjnej.

Zgrzewanie kondensatorowe to technologia, która łączy w sobie precyzję, szybkość i ekonomiczność, oferując rozwiązania dopasowane do wymagań nowoczesnego przemysłu. Dzięki możliwości kontrolowania wszystkich parametrów procesowych zapewnia trwałe i estetyczne połączenia, które nie wymagają dodatkowej obróbki. To metoda, która z powodzeniem zastępuje tradycyjne spawanie, gwarantując wysoką jakość i niezawodność złączy przy minimalnych kosztach eksploatacyjnych.

FAQ

Czym różni się zgrzewanie kondensatorowe od klasycznego zgrzewania rezystancyjnego?

W zgrzewaniu kondensatorowym energia jest wcześniej magazynowana w kondensatorach i wyładowywana w krótkim impulsie, co minimalizuje wpływ ciepła na materiał.

Jakie czynniki najczęściej wpływają na jakość zgrzewu w technologii kondensatorowej?

Na jakość połączenia wpływają przede wszystkim czystość powierzchni, dokładność ustawień parametrów oraz stabilna siła docisku.

Czy zgrzewanie kondensatorowe sprawdza się w pracy z elementami ocynkowanymi lub powlekanymi?

Tak, technologia doskonale radzi sobie z elementami pokrytymi powłokami, ponieważ krótki impuls nie powoduje ich przepalenia.

Jakie są najczęstsze błędy popełniane przy zgrzewaniu kondensatorowym i jak ich uniknąć?

Najczęściej wynikają z nieprawidłowych ustawień prądu i siły docisku lub zanieczyszczonych powierzchni zgrzewanych elementów.

Jak dobrać odpowiedni sprzęt do zgrzewania kondensatorowego w zależności od rodzaju produkcji?

Wybór zależy od wielkości elementów, intensywności pracy i rodzaju materiałów, dlatego warto dobrać urządzenie do konkretnej aplikacji.

Czy zgrzewanie kondensatorowe jest bezpieczne dla operatora?

Tak, ponieważ odbywa się przy niskim napięciu roboczym i zgodnie z normami bezpieczeństwa dla urządzeń przemysłowych.

Jakie materiały najlepiej nadają się do testów i pierwszych prób zgrzewania kondensatorowego?

Najlepiej rozpocząć od stali niskowęglowej lub nierdzewnej, które łatwo reagują na krótkie impulsy prądowe.

Czy technologia zgrzewania kondensatorowego może być zautomatyzowana w liniach produkcyjnych?

Tak, proces świetnie nadaje się do automatyzacji i integracji z robotami przemysłowymi w produkcji seryjnej.
