Nakrętki klatkowe składają się z nakrętki umieszczonej w specjalnej „klatce”, wykonanej z metalu lub plastiku, która ma sprężyste ramiona. Ich konstrukcja pozwala na wprowadzenie i zablokowanie nakrętki w otworze montażowym z jednej strony elementu. Nakrętki tego typu zapewniają stabilne i pewne połączenia nawet w trudno dostępnych miejscach. Użycie nakrętek klatkowych może poprawić efektywność montażu, minimalizując ryzyko błędów i opóźnień, co ma znaczenie dla sprawnej realizacji zadań.
W tym artykule omówimy rodzaje nakrętek klatkowych, wskażemy, w jakich branżach korzysta się z nich i podpowiemy, jak wybrać odpowiedni typ nakrętki.
Co to są nakrętki klatkowe?

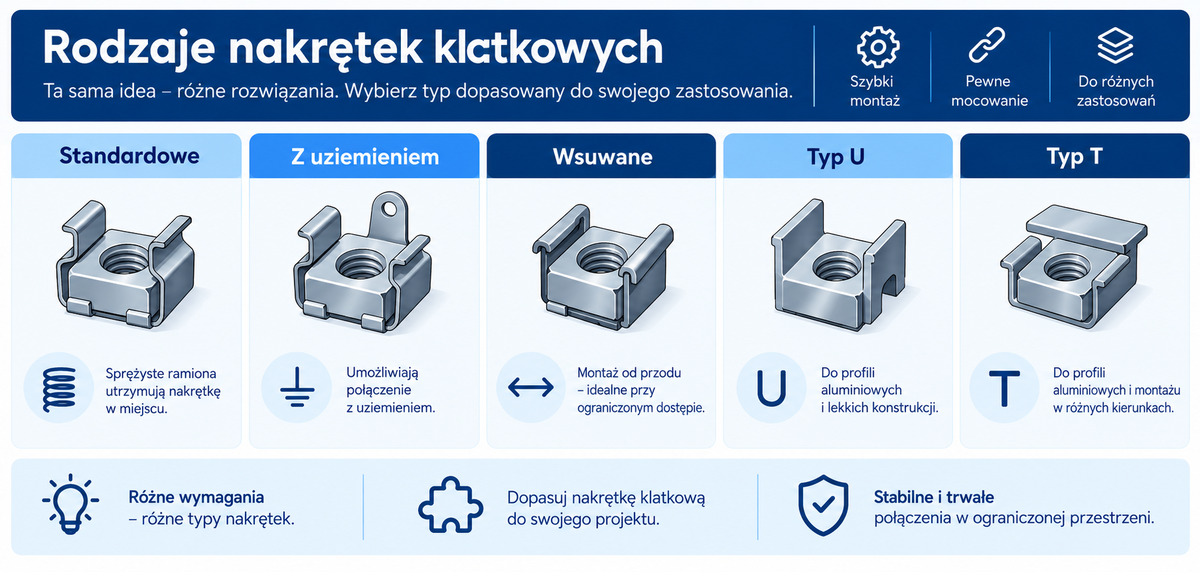

Nakrętki klatkowe to grupa elementów złącznych o unikalnej konstrukcji, która umożliwia szybki i niezawodny montaż w miejscach o ograniczonym dostępie. Ich cechą charakterystyczną jest obecność sprężystej „klatki” lub uchwytu, która otacza nakrętkę i pozwala na jej trwałe umocowanie w otworze montażowym. Poniżej przedstawiamy charakterystykę różnych typów nakrętek klatkowych:

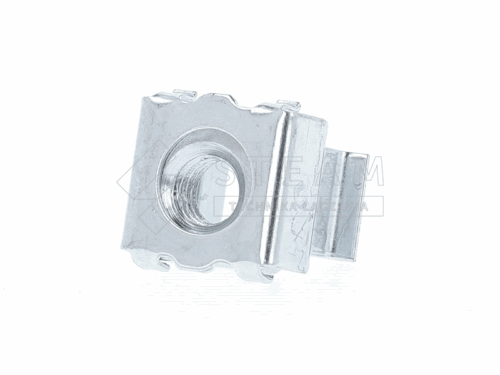

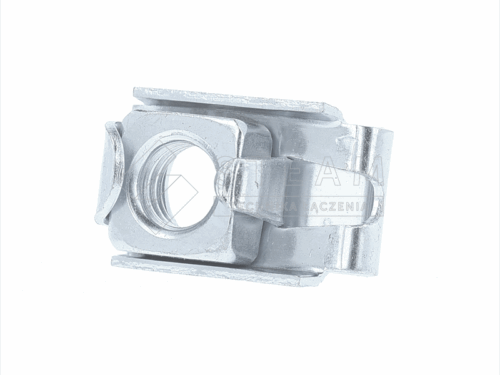

- Nakrętki klatkowe standardowe – wyposażone w klatkę z kilkoma sprężystymi ramionami, które utrzymują nakrętkę w miejscu.
- Nakrętki klatkowe z uziemieniem – przeznaczone do zapewnienia połączenia uziemiającego w urządzeniach elektrycznych i elektronicznych. Wyposażone w komponenty, takie jak płytki uziemiające, które pomagają w utrzymaniu stałego i bezpiecznego połączenia z obwodem uziemiającym.
- Nakrętki klatkowe wsuwane – mają mechanizm, który pozwala na odgórne wsunięcie. Idealne tam, gdzie dostęp do spodu elementu jest ograniczony, a montaż od góry jest wygodniejszy.
- Nakrętki typu U – zaprojektowane do montażu na profilach aluminiowych. Wykorzystywane w konstrukcjach aluminiowych i ramach.
- Nakrętki typu T – dedykowane do montażu na profilach aluminiowych; wykorzystywane w konstrukcjach, gdzie potrzeba zamocować elementy w różnych kierunkach.
Gdzie stosuje się nakrętki klatkowe?
| W jakiej branży stosuje się nakrętki klatkowe? | Do czego są wykorzystywane? | Dlaczego są przydatne? |
|---|---|---|
| Przemysł elektroniczny | Do montażu obudów, paneli sterujących, komponentów i modułów elektronicznych | Ułatwiają bezpieczne i stabilne mocowanie elementów w urządzeniach |
| Przemysł motoryzacyjny | Do montażu karoserii, zawieszenia i elementów konstrukcyjnych na ramach pojazdów | Pomagają tworzyć trwałe połączenia w elementach narażonych na pracę i obciążenia |
| Budownictwo | Do montażu konstrukcji stalowych, ogrodzeń i balustrad | Sprawdzają się przy łączeniu elementów konstrukcyjnych i montażowych |
| Produkcja mebli | Do mocowania elementów wymagających stabilnego połączenia | Ułatwiają montaż i późniejszy demontaż wybranych części |
| Przemysł maszynowy | Do mocowania osłon, paneli kontrolnych i komponentów mechanicznych | Pozwalają sprawnie montować elementy maszyn, także w mniej dostępnych miejscach |
Nakrętki klatkowe dostępne są w różnych rozmiarach, co pozwala na łączenie elementów o różnych średnicach. Materiały, z których są wykonane (stal nierdzewna, aluminium, nylon), umożliwiają wybór nakrętek zależnie od warunków pracy; odpowiednio dobrane sprawdzą się w środowisku narażonym na korozję czy w konstrukcjach o specyficznych właściwościach mechanicznych.
Jak wybrać odpowiedni rodzaj nakrętki?
Wybierając nakrętkę klatkową, trzeba uwzględnić kilka parametrów, aby jak najlepiej dopasować element do typu aplikacji. Należy zwrócić uwagę na:
- Dopasowanie wymiarów – wymiary nakrętki klatkowej powinny pasować do otworów montażowych i być kompatybilne ze średnicą stosowanych śrub (np. M8, M10 itd.).
- Wybór konstrukcji z myślą o funkcjonalności: Zwróć uwagę na specyfikę konstrukcji nakrętek klatkowych, które różnią się zależnie od zastosowania. Nakrętki z uziemieniem są niezbędne w zapewnieniu bezpieczeństwa elektrycznego, a ich konstrukcja może zawierać elementy przewodzące prąd. Z kolei, w miejscach o ograniczonym dostępie, preferowane mogą być nakrętki wsuwane, które umożliwiają montaż od góry, bez potrzeby dostępu do spodu montowanego elementu.
- Analiza obciążenia i parametrów wytrzymałościowych: Ważne jest sprawdzenie, jak duże obciążenie będzie na łączeniu; aby dobrać nakrętki, które są mocne. Jeżeli spodziewasz się dużego nacisku, polecamy solidniejsze nakrętki, oznaczone numerami 8.8 lub 10.9.
Z mojego doświadczenia wynika, że kluczowy błąd przy nakrętkach klatkowych to ignorowanie tolerancji otworu montażowego, a nie samej grubości blachy – w praktyce aż w ok. 60–70% przypadków problem wynika z zbyt dużego lub nierównego wykroju. Nawet jeśli zakres grubości się zgadza, otwór większy o 0,5 mm powoduje, że sprężysta ramka nie generuje wystarcznego docisku i nakrętka zaczyna „pracować” pod obciążeniem. Po wielu testach zalecam trzymać się tolerancji producenta z dokładnością ±0,1 mm i unikać ręcznego rozwiercania. Ta zasada nie sprawdzi się jedynie w miękkich materiałach (np. aluminium <1 mm), gdzie i tak konieczne jest dodatkowe zabezpieczenie.
| Jaki rodzaj nakrętki klatkowej wybrać? | Czym się wyróżnia? | Do jakich zastosowań pasuje? |
|---|---|---|
| Nakrętka klatkowa standardowa | Ma klatkę ze sprężystymi ramionami, które utrzymują nakrętkę w miejscu | Do typowych połączeń montażowych, gdzie liczy się szybkie i stabilne osadzenie nakrętki |
| Nakrętka klatkowa z uziemieniem | Zawiera elementy pomagające utrzymać połączenie z obwodem uziemiającym | Do urządzeń elektrycznych i elektronicznych wymagających bezpiecznego uziemienia |
| Nakrętka klatkowa wsuwana | Pozwala na montaż od góry, bez dostępu do spodu elementu | Do miejsc o ograniczonym dostępie, gdzie klasyczny montaż byłby utrudniony |
| Nakrętka typu U | Jest projektowana do montażu na profilach aluminiowych | Do konstrukcji aluminiowych, ram i profili |
| Nakrętka typu T | Umożliwia mocowanie elementów w różnych kierunkach na profilach aluminiowych | Do konstrukcji, w których potrzebna jest większa elastyczność pozycjonowania mocowania |
Zastosowania nakrętek klatkowych
Nakrętki klatkowe znajdują zastosowanie w wielu branżach. Oto przykłady ich zastosowań:
- Przemysł elektroniczny: montaż obudów, paneli sterujących i innych elementów elektronicznych; bezpieczne mocowanie komponentów i modułów elektronicznych.
- Przemysł motoryzacyjny: montaż samochodów (karoseria, zawieszenie i inne); montaż elementów konstrukcyjnych na ramach pojazdów.
- Budownictwo: montaż konstrukcji stalowych, elementów ogrodzeń i balustrad; produkcja mebli.
Przemysł maszynowy: mocowanie osłon, paneli kontrolnych i komponentów mechanicznych.
