Zgrzewanie punktowe przyciąga uwagę wielu branż dzięki swojej szybkości i wydajności. Wystarczy zaledwie ułamek sekundy, aby uzyskać trwałe połączenie elementów metalowych bez stosowania dodatkowych spoiw. Ta technika jest ceniona za prostotę i wszechstronność – podobnie jak nakrętki wciskane, które również charakteryzują się szybkim montażem.

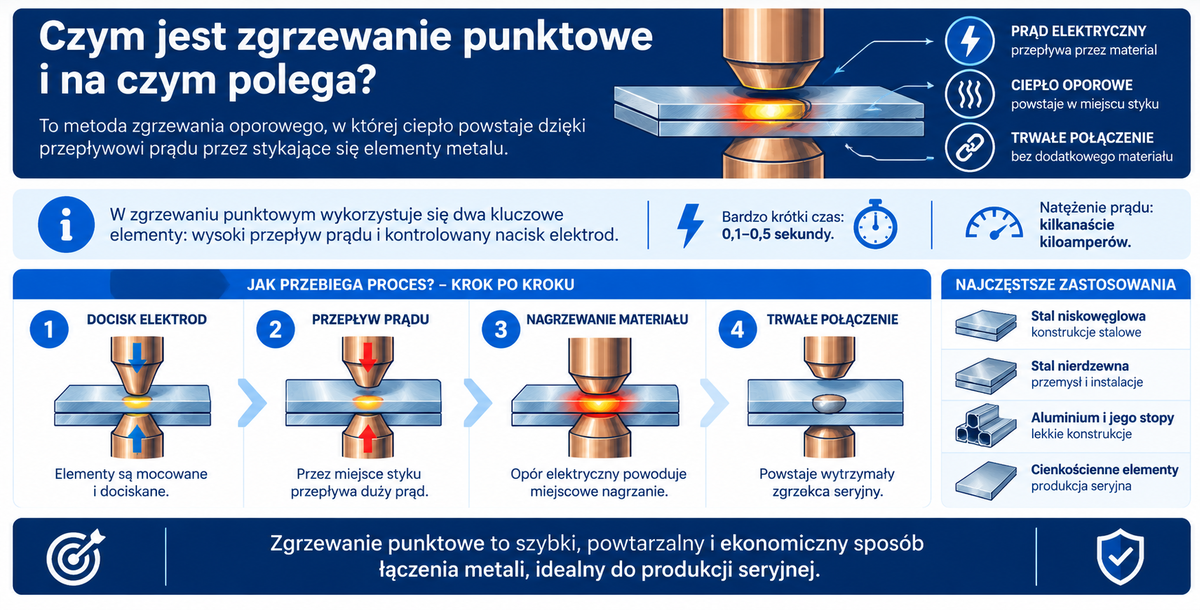

Czym jest zgrzewanie punktowe?

Zgrzewanie punktowe jest metodą łączenia metali poprzez lokalne nagrzanie i dociśnięcie miejsc styku. Proces wykorzystuje prąd elektryczny płynący przez elektrody, co generuje ciepło potrzebne do nadtopienia materiału. Następnie, elementy ulegają szybkiemu schłodzeniu, co prowadzi do utworzenia solidnego zgrzeiny.

Dzięki temu rozwiązaniu można uniknąć konieczności używania dodatkowych materiałów, takich jak spoiwa lub gazy ochronne. W efekcie powstaje czyste i trwałe połączenie, które zachowuje wysoką wytrzymałość. Prosta konstrukcja urządzeń do zgrzewania punktowego pozwala na łatwą integrację z automatyką przemysłową.

Jak przebiega proces zgrzewania punktowego?

Kluczową rolę w zgrzewaniu punktowym odgrywają elektrody, które dociskają łączone metale. Ich powierzchnie muszą zapewniać odpowiednie przewodzenie prądu i równomierny rozkład nacisku. Podczas przepływu prądu miejsce styku nagrzewa się, co powoduje nadtopienie materiału, a następnie – po wyłączeniu prądu – następuje szybkie schłodzenie i utworzenie zgrzeiny. Proces ten, trwający od ułamka sekundy do kilkuset milisekund, umożliwia osiągnięcie solidnego połączenia. Warto zauważyć, że urządzenia do zgrzewania punktowego łatwo integruje się z automatyką przemysłową, co znajduje odzwierciedlenie również w naszych rozwiązaniach dotyczących montażu elementów złącznych.

Kluczowe etapy procesu

• Zaciskanie: Ustawienie i docisk elementów między elektrodami.
• Nagrzewanie: Przepływ prądu prowadzący do lokalnego stopienia metalu.
• Stygnięcie: Zachowanie nacisku po wyłączeniu prądu, aby uzyskać krystalizację materiału.
• Kontrola jakości: Ocenianie poprawności zgrzein na podstawie parametrów takich jak wielkość, głębokość czy wytrzymałość.

Te fazy zachodzą w krótkim czasie i pozwalają na precyzyjne kontrolowanie efektu. Automatyzacja procesu dodatkowo eliminuje błędy wynikające z czynnika ludzkiego.

Główne zalety zgrzewania punktowego

Zgrzewanie punktowe zyskało uznanie dzięki szeregowi korzyści, które sprawiają, że ta metoda jest często wybierana w różnych gałęziach przemysłu.

• Szybkość: Czas potrzebny na wykonanie jednego punktu zgrzewu jest bardzo krótki.
• Energooszczędność: Brak konieczności stosowania dodatkowych materiałów, co ogranicza koszty.
• Automatyzacja: Proces łatwo wdraża się w liniach produkcyjnych z robotami i sterownikami PLC, co przypomina nam rozwiązania stosowane przy wkrętach nierdzewnych.
• Estetyka i trwałość: Zgrzeiny są zazwyczaj niewielkie i dyskretne, przy zachowaniu wysokiej wytrzymałości.

Wszystkie te czynniki wpływają na popularność zgrzewania punktowego w przedsiębiorstwach produkujących na dużą skalę. Oszczędność czasu i zasobów to argumenty, które przyciągają uwagę inwestorów i inżynierów.

Zgrzewanie punktowe w przemyśle motoryzacyjnym

Przemysł motoryzacyjny należy do największych użytkowników zgrzewania punktowego. Podczas produkcji samochodów łączy się wiele elementów karoserii oraz drobniejszych detali blacharskich. Niezawodność tej metody wpływa na bezpieczeństwo i trwałość konstrukcji całego pojazdu.

Wiele etapów procesu montażu karoserii opiera się na zgrzewaniu punktowym, co umożliwia uzyskanie szczelnego i stabilnego połączenia. Dzięki temu elementy karoserii zachowują wysoką odporność na obciążenia dynamiczne i warunki atmosferyczne. Zgrzewanie punktowe odgrywa tu kluczową rolę w utrzymaniu jakości i wydajności linii produkcyjnych.

Zastosowanie w branży AGD

Zgrzewanie punktowe jest równie popularne w branży sprzętu gospodarstwa domowego. Pralki, lodówki i inne urządzenia wymagają połączeń metalowych części w taki sposób, aby zachować szczelność oraz wytrzymałość na drgania. Dzięki tej metodzie można uniknąć zbyt dużych naprężeń materiału.

Urządzenia AGD często pracują w środowisku podwyższonej wilgotności i narażone są na kontakt z wodą oraz środkami chemicznymi. Zgrzewanie punktowe pomaga ograniczyć ryzyko powstawania korozji, ponieważ w miejscach łączenia nie stosuje się dodatkowych spoiw. To przekłada się na dłuższą żywotność sprzętu.

Lotnictwo i kosmonautyka

Zgrzewanie punktowe, choć kojarzone głównie z masową produkcją, znajduje zastosowanie również w zaawansowanych branżach, takich jak lotnictwo i kosmonautyka. Tam liczy się precyzja wykonania i minimalna masa komponentów. Metoda punktowa pozwala łączyć cienkościenne elementy kadłubów i poszycia, nie powodując nadmiernych deformacji.

Dzięki temu technika zgrzewania punktowego sprawdza się przy produkcji części samolotów oraz statków kosmicznych, gdzie wymagana jest pewność i niezawodność połączeń. Krótki czas procesu i ograniczenie dodatkowych materiałów ułatwiają realizację projektów wymagających dużej dokładności. Zgrzewanie punktowe to przykład, jak prosta metoda może sprostać surowym wymaganiom branży high-tech.

Wyzwania związane z zgrzewaniem punktowym

Mimo licznych zalet istnieją kwestie, na które należy zwrócić uwagę przy wdrażaniu tej technologii. Niewłaściwy dobór parametrów prądu i nacisku może prowadzić do zgrzein o niskiej wytrzymałości. Zbyt wysoka intensywność może przepalić materiał, natomiast za mała nie zagwarantuje odpowiedniego stopienia.

Istotne jest też kontrolowanie stanu elektrod. Ich zużycie lub zanieczyszczenie może powodować niestabilne parametry zgrzewania. Regularna konserwacja i wymiana tych elementów bywa kluczowa dla utrzymania jakości i powtarzalności procesu.

Materiały do zgrzewania punktowego

Technika ta sprawdza się w przypadku różnych metali, ale najczęściej stosuje się ją do stali. Aluminium również może być łączone metodą punktową, jednak wymaga to odpowiedniej kalibracji urządzeń ze względu na jego wyższe przewodnictwo cieplne.

Podczas zgrzewania materiałów o zróżnicowanej grubości istotne jest dobranie odpowiednich parametrów. Zbyt długi czas nagrzewania może doprowadzić do przegrzania cieńszej warstwy, co w efekcie osłabi całą konstrukcję. Dlatego w branżach pracujących z aluminium czy innymi metalami o specjalnych właściwościach kładzie się duży nacisk na wiedzę i doświadczenie operatorów.

Konserwacja i kontrola jakości

Utrzymanie właściwego stanu urządzeń zgrzewających jest nieodzowne dla stabilności procesu. Kluczową rolę odgrywa czystość elektrod, ponieważ nawet drobne zanieczyszczenia mogą utrudniać przepływ prądu. Wprowadzanie procedur regularnej inspekcji sprzętu pozwala uniknąć wadliwych zgrzein.

W procesie kontroli jakości stosuje się metody nieniszczące, takie jak badania wizualne czy ultradźwiękowe. Dzięki nim możliwe jest wykrycie wszelkich nieprawidłowości w obrębie połączenia i szybkie działanie naprawcze. To szczególnie ważne w branżach stawiających wysokie wymagania co do bezpieczeństwa produktów.

Jak zoptymalizować efektywność zgrzewania punktowego?

Optymalizacja obejmuje kilka obszarów. Po pierwsze, dobór parametrów prądu, nacisku i czasu impulsu powinien być precyzyjnie określony na podstawie rodzaju i grubości materiału. Po drugie, urządzenia zgrzewające muszą być odpowiednio skalibrowane oraz wyposażone w nowoczesne systemy sterowania.

Dodatkowo, jakość produkcji można poprawić poprzez zastosowanie robotyzacji i automatyzacji linii. Kontrola procesów w czasie rzeczywistym umożliwia szybką reakcję na niepożądane odchylenia. Połączenie tych czynników pozwala na znaczne zwiększenie wydajności i ograniczenie liczby braków.

Nowe trendy w zgrzewaniu punktowym

Rozwój technologii wpływa na ciągłe udoskonalanie metod zgrzewania. Współczesne systemy oferują coraz precyzyjniejsze sterowanie parametrami, a także możliwość integracji z rozwiązaniami IoT. Dzięki temu operatorzy otrzymują szczegółowe dane o przebiegu procesu i mogą na bieżąco monitorować stan urządzeń.

Wzrasta także zainteresowanie zgrzewaniem materiałów o specjalnych właściwościach, w tym stopów lekkich i wysokowytrzymałych. Branże takie jak motoryzacja czy lotnictwo coraz częściej sięgają po innowacyjne stopy aluminium czy magnezu, co stawia przed zgrzewaniem punktowym nowe wyzwania. Jednak nowoczesne rozwiązania radzą sobie z tym skutecznie.

Kiedy zgrzewanie punktowe ma sens, a kiedy nie?

Zgrzewanie punktowe pozostaje jedną z najbardziej efektywnych metod łączenia metali w przemyśle. Ta technika pozwala osiągnąć wysoką wytrzymałość zgrzein i zachować estetykę połączenia przy niewielkim nakładzie czasu. Znalazła szerokie zastosowanie w branży motoryzacyjnej, AGD, a nawet w lotnictwie.

Wdrożenie zgrzewania punktowego wymaga dbałości o właściwe parametry procesu oraz regularnej konserwacji sprzętu, zwłaszcza elektrod. Jednak przy zachowaniu tych standardów metoda ta gwarantuje niezawodność i szybkość montażu. Warto rozważyć zgrzewanie punktowe w swoich projektach, aby zwiększyć wydajność i jakość wykonywanych połączeń.
